Tuleje rozprężno- zaciskowe "BK"

Rodzaje i oznaczenia tulei rozprężno-zaciskowych BK

Tuleje BK występują w szerokim zakresie rozmiarów, oznaczonych numerami odpowiadającymi przybliżonym wymiarom. W ofercie Atlantis znajdują się modele od najmniejszych jak tuleja BK10, przez średnie rozmiary (BK15, BK19, BK25, BK40), aż po większe konstrukcje (BK70, BK80, BK95). Każdy rozmiar jest dopasowany do określonej średnicy wału oraz otworu w piaście elementu napędowego.

Tuleje samocentrujące stanowią wersję ułatwiającą montaż – ich konstrukcja automatycznie wyrównuje położenie względem osi wału. Modele takie jak tuleja BK11 samocentrująca, BK13, BK16, BK61, BK70, czy BK80 samocentrująca znajdują zastosowanie tam, gdzie wymagana jest szczególna precyzja montażu i powtarzalność pozycjonowania.

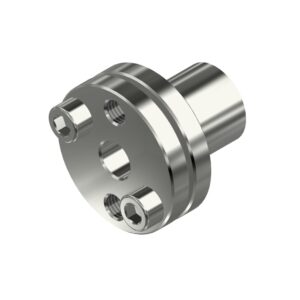

Specjalne wersje z oznaczeniem INOX, jak tuleja BK10 INOX, BK30 INOX, BK40 INOX czy BK61 INOX, wykonane są ze stali nierdzewnej. Zapewniają one zwiększoną odporność na korozję w środowiskach wilgotnych lub chemicznie agresywnych.

Co oznacza BK w tulei i jakie są alternatywne oznaczenia?

Co oznacza BK w tulei? Oznaczenie BK to standardowe oznaczenie serii tulei rozprężno-zaciskowych według normy DIN 6885. Poszczególne modele, jak tuleja BK25, BK40 czy BK70, odpowiadają określonym zakresów wymiarów i nośności.

W praktyce przemysłowej można spotkać również alternatywne oznaczenia literowe w nawiasach – przykładowo tuleja BK11 (KLEE), BK13 (KLAA), BK15 (KLBB) czy BK19 (KLPP). Te dodatkowe kody literowe odnoszą się często do oznaczenia producenta lub specyficznych norm.

Innym przykładem są modele: tuleja BK25 (KLFC), BK26 (KLFF), BK45 (KLHH), BK50 (KLNN) czy BK95 (KLMM). Znajomość tych oznaczeń ułatwia identyfikację odpowiedników przy wymianie lub poszukiwaniu zamienników różnych producentów.

Jak dobrać tuleję BK do średnicy wału?

Dobór tulei BK wymaga uwzględnienia trzech kluczowych parametrów: średnicy wału, średnicy otworu w piaście oraz długości połączenia. Pierwszy krok to pomiar dokładnej średnicy wału – to od tej wartości zależy wybór odpowiedniego rozmiaru wewnętrznego tulei. Następnie sprawdzamy średnicę otworu w elemencie napędowym, który będzie współpracował z tuleją.

Jak dobrać rozmiar tulei BK? Producenci udostępniają tabele wymiarowe zawierające minimalne i maksymalne średnice wału oraz odpowiadające im średnice otworów w piaście. Warto pamiętać, że tuleje rozprężne do wałów oferują pewien zakres tolerancji wymiarowej – jedna tuleja może współpracować z kilkoma zbliżonymi średnicami wału dzięki elastycznemu mocowaniu. Tabela tulei rozprężno-zaciskowych zawiera również informacje o momentach dokręcania śrub montażowych oraz maksymalnych momentach obrotowych, które może przenieść dane połączenie. Te parametry są kluczowe dla bezpiecznej i niezawodnej pracy napędu.

Zalety tulei rozprężno-zaciskowych w porównaniu z innymi metodami mocowania

Czym różni się tuleja BK od taper bush? Oba rozwiązania służą do mocowania elementów na wałach, ale działają w odmienny sposób. Tuleje stożkowe taper bush zazwyczaj wymagają otworu ze stożkiem w piaście elementu napędowego i mocowania od czołowej strony koła. Tuleja rozprężno-zaciskowa działa obwodowo, rozpierając się w standardowym otworze cylindrycznym.

Zalety tulei BK obejmują przede wszystkim prostotę montażu bez potrzeby specjalistycznych narzędzi czy obróbki wpustów. Wał pozostaje nienaruszony, co pozwala wielokrotnie zmieniać położenie elementów bez uszkodzenia powierzchni. Połączenie jest precyzyjnie wycentrowane, co eliminuje bicie i wibracje. Budowa tulei BK zapewnia równomierny rozkład sił na dużej powierzchni, co zmniejsza nacisk jednostkowy i wydłuża żywotność zarówno wału, jak i piasty. W przeciwieństwie do połączeń wpustowych, nie ma tutaj koncentracji naprężeń, która mogłaby prowadzić do uszkodzeń zmęczeniowych.

Tuleje samocentrujące – kiedy warto je stosować?

Tuleje samocentrujące ułatwiają proces montażu, eliminując konieczność precyzyjnego ustawiania tulei względem osi wału. Konstrukcja ta jest szczególnie przydatna przy montażu w trudno dostępnych miejscach lub gdy wymagana jest wysoka powtarzalność pozycjonowania. Modele takie jak tuleja RR samocentrująca, BK13 samocentrująca, BK15 samocentrująca czy BK16 samocentrująca są stosowane w aplikacjach, gdzie niedokładność ustawienia mogłaby prowadzić do bicia lub nadmiernego zużycia łożysk.

Tuleja BK61 samocentrująca, tuleja BK70 samocentrująca, tuleja BK71 samocentrująca oraz BK80 samocentrująca sprawdzają się w maszynach o wyższych mocach i większych średnicach wałów. Dzięki samoistnemu centrowaniu montaż staje się szybszy i pewniejszy, co przekłada się na efektywność konserwacji.

Jaka tuleja BK INOX do środowisk agresywnych?

Która tuleja BK INOX sprawdzi się najlepiej? Wybór zależy przede wszystkim od wymagań dotyczących odporności na korozję oraz obciążenia. Wersje ze stali nierdzewnej, takie jak tuleja BK10 INOX, BK30 INOX czy BK80 INOX, są dedykowane do pracy w środowiskach wilgotnych, zapylonych lub chemicznie agresywnych. W przemyśle spożywczym, farmaceutycznym czy chemicznym, gdzie konieczne jest częste mycie lub kontakt z substancjami korodującymi, tuleje BK INOX stanowią standard. Ich powierzchnia nie ulega korozji, co zapewnia długą żywotność i bezpieczeństwo sanitarne.

Tuleja BK40 INOX oraz BK61 INOX samocentrująca łączą odporność korozyjną z łatwością montażu i precyzyjnym centrowaniem. Dzięki temu stanowią kompleksowe rozwiązanie do wymagających aplikacji przemysłowych.

Tuleje mocujące HALDER

Tuleje mocujące HALDER to specjalistyczna seria tulei rozprężno-zaciskowych dostępna w dwóch wariantach: bez przeciwnakrętki (rozmiary 11/22, 14/26, 19/35, 24/42) oraz z przeciwnakrętką (rozmiar 25/38). Wariant z przeciwnakrętką zapewnia dodatkowe zabezpieczenie przed samoistnym poluzowaniem w warunkach intensywnych wibracji lub zmiennych obciążeń. Tuleje HALDER znajdują zastosowanie w precyzyjnych maszynach o podwyższonych wymaganiach bezpieczeństwa, gdzie niezawodność połączenia jest krytyczna.

Jak montować tuleję rozprężno-zaciskową krok po kroku?

Jak zamontować tuleję rozprężną prawidłowo? Proces montażu jest prosty, ale wymaga staranności. Pierwszym krokiem jest dokładne oczyszczenie powierzchni wału oraz otworu w piaście elementu napędowego. Wszelkie zabrudzenia, zadrapania czy pozostałości oleju mogą zmniejszyć skuteczność zacisku. Następnie zakładamy ją na wał w miejscu docelowego montażu, tak aby szczelina między obydwoma częściami była równomiernie rozłożona. Następnie nasuwamy element napędowy (koło pasowe, łańcuchowe) na tuleję, dopasowując otwory pod śruby.

W kolejnym kroku śruby montażowe wkładamy we właściwe otwory (nie pomylić z otworami służącymi do demontażu!) i dokręcamy je stopniowo, na krzyż, w kilku podejściach. Równomierne dokręcanie zapewnia symetryczne rozprężenie i zaciśnięcie tulei. Kluczowe jest przestrzeganie momentu dokręcania podawanego przez producenta. Zbyt małe dokręcenie spowoduje poślizg połączenia, nadmierne – może uszkodzić gwint lub spowodować odkształcenie tulei. Po kilku godzinach pracy warto skontrolować dokręcenie śrub, ponieważ w początkowej fazie eksploatacji mogą się one nieznacznie dociskać.

Zastosowanie tulei rozprężno-zaciskowych w przemyśle

Tuleje BK do wałów znajdują zastosowanie wszędzie tam, gdzie trzeba zamocować element obrotowy na wale bez trwałej ingerencji w jego powierzchnię. Tuleje rozprężno-zaciskowe do maszyn wykorzystuje się przede wszystkim do mocowania takich elementów jak: koła pasowe klinowe, koła łańcuchowe, sprzęgła, hamulce czy koła zębate.

Tuleja BK do silnika umożliwia podłączenie wału silnika do elementów przekładni, sprzęgła lub bezpośrednio do maszyny roboczej. Dzięki precyzyjnemu centrowaniu eliminowane są drgania i niepożądany hałas. Tuleja rozprężna do koła pasowego zapewnia stabilne przeniesienie napędu w układach pasowych. Dzięki równomiernemu rozkładowi nacisku na całym obwodzie wału, połączenie jest bardziej niezawodne niż tradycyjne rozwiązania z wpustem, które mogą powodować lokalne koncentracje naprężeń.

W tulejach BK do przenośników szczególnie ceni się łatwość montażu i demontażu. Przy konieczności wymiany elementów napędowych nie trzeba demontować całego wału – wystarczy poluzować śruby, zdjąć tuleję i zamontować nowy element. To znacząco skraca przestoje produkcyjne. Tuleja rozprężna do koła łańcuchowego pozwala szybko wymieniać zużyte koła bez konieczności demontażu całego wału, co jest szczególnie ważne w aplikacjach ciężkich, gdzie przenoszony moment obrotowy jest znaczny.

Tuleja BK do przekładni zapewnia pewne przeniesienie momentu obrotowego w reduktorach, gdzie konieczna jest wysoka precyzja i powtarzalność. Tuleje rozprężne do napędów sprawdzają się w urządzeniach o dużych obciążeniach dynamicznych – ich konstrukcja amortyzuje drgania i zmniejsza hałas podczas pracy, co pozytywnie wpływa na żywotność całego układu napędowego. Tuleje rozprężno-zaciskowe do maszyn CNC, linii produkcyjnych, przenośników taśmowych czy systemów pakujących pozwalają osiągnąć wysoką niezawodność przy zachowaniu elastyczności konfiguracji i możliwości szybkiej modernizacji.

Tuleje rozprężno-zaciskowe marki Atlantis APT – zalety wysokiej jakości komponentów

W ofercie naszego sklepu znajdują również tuleje rozprężno-zaciskowe marki własnej Atlantis APT.  Są dostępne w szerokim zakresie rozmiarów, co pozwala na elastyczny dobór do różnorodnych konstrukcji maszyn. Producent gwarantuje precyzyjne wykonanie oraz odpowiednie materiały, dzięki czemu połączenia są pewne, a montaż intuicyjny. Wybierając produkty marki APT, klienci zyskują pewność wsparcia technicznego oraz dostępności części w długim okresie użytkowania.
