Montaż i demontaż tulei stożkowej taper bush – praktyczny poradnik

• Budowa i zastosowanie tulei stożkowych taper bush
• Etapy prawidłowego montażu tulei na wał
• Czynniki wpływające na trwałość i efektywność połączenia
• Bezpieczny demontaż tulei

Tuleje stożkowe, znane również jako stożkowe tuleje zaciskowe, to niezwykle popularne elementy w budowie i konserwacji maszyn przemysłowych. Ich główną funkcją jest szybkie i precyzyjne łączenie elementów obrotowych – takich jak koła pasowe, zębate czy sprzęgła – z wałem maszyny. Dzięki swojej konstrukcji umożliwiają one łatwy montaż, solidne połączenie oraz bezproblemowy demontaż bez uszkodzenia wału. W artykule przedstawiamy najważniejsze etapy procesu instalacji tulei taper bush (in. Taper Lock, Easylock, SIT-LOCK), czynniki wpływające na jej efektywność, a także wskazówki, jak uniknąć najczęstszych błędów montażowych.

Budowa i zastosowanie tulei stożkowych taper bush

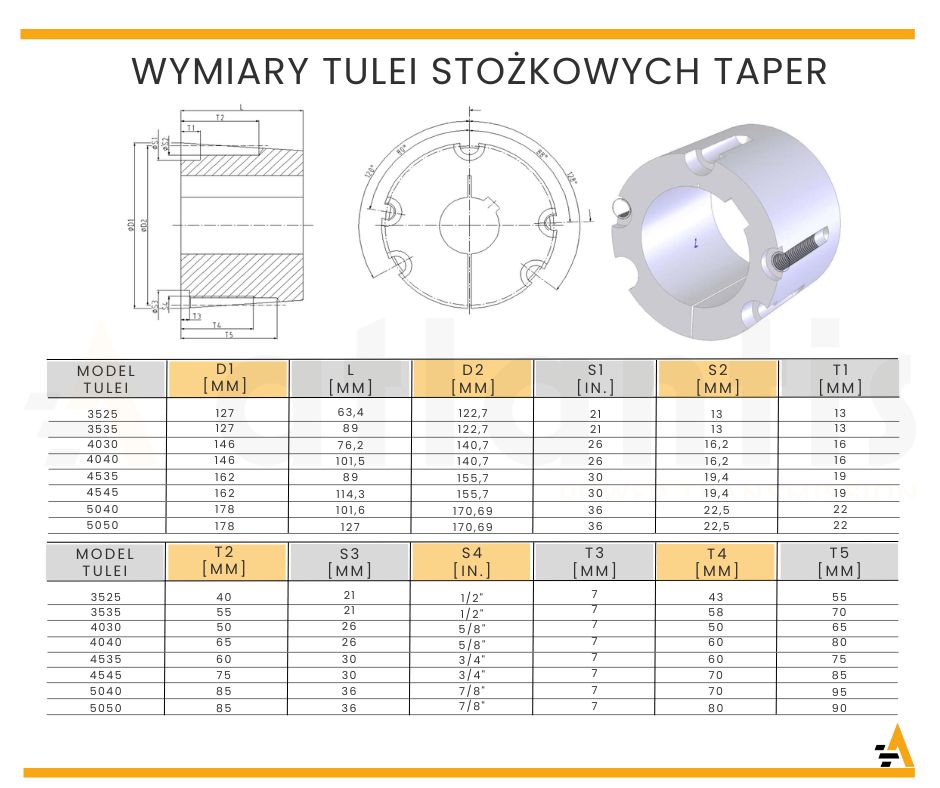

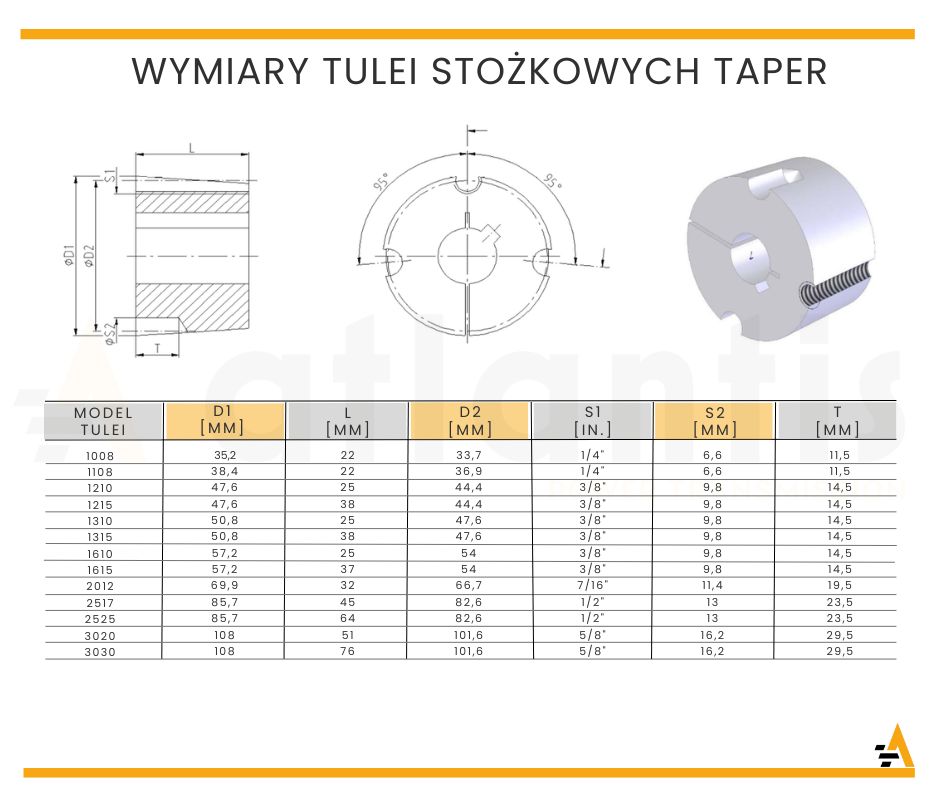

Tuleje stożkowe są powszechnie stosowane w przemyśle dzięki swojej uniwersalności i niezawodności. Składają się z korpusu o zewnętrznym stożkowym kształcie i wewnętrznym, cylindrycznym otworze z rowkiem pod wpust. Stożkowy kształt zapewnia automatyczne osiowanie oraz solidne zaciskanie tulei na wale podczas dokręcania śrub.

Zastosowanie tulei taper bush obejmuje:

• przekładnie pasowe,
• systemy napędowe w maszynach przemysłowych,
• połączenia wałów z kołami zębatymi lub sprzęgłami.

Ich dużą zaletą jest możliwość szybkiego montażu i demontażu bez potrzeby stosowania specjalistycznych narzędzi.

Etapy prawidłowego montażu tulei taper bush

Prawidłowy montaż tulei ma kluczowe znaczenie dla niezawodnego działania maszyny. Poniżej opisujemy kroki, które należy wykonać:

Krok 1: Przygotowanie powierzchni: przed instalacją należy dokładnie oczyścić wał oraz wewnętrzną i zewnętrzną powierzchnię tulei z kurzu, oleju i smarów. Zaleca się użycie rozpuszczalnika technicznego.
Krok 2: Umieszczenie tulei w kole pasowym: włóż tuleję stożkową do stożkowego otworu koła. Otwory gwintowane tulei muszą pokrywać się z przelotowymi otworami koła.
Krok 3: Wstępne dokręcenie śrub: wkręć śruby montażowe w odpowiednie otwory, ale nie dokręcaj ich do końca. Upewnij się, że tuleja nie przesuwa się względem otworu.
Krok 4: Osadzenie zespołu na wale: wsuń tuleję z zamontowanym kołem na wał, dopasowując pozycję wpustu. Upewnij się, że element znajduje się w odpowiednim miejscu montażowym.
Krok 5: Dokręcenie śrub: dokręcaj śruby równomiernie i stopniowo (przechodząc kolejno między nimi) do momentu uzyskania pełnego docisku. Użyj klucza dynamometrycznego i stosuj zalecany moment obrotowy producenta.
Krok 6: Kontrola: sprawdź, czy nie występuje luz między tuleją a wałem, a także między tuleją a kołem. Jeśli wszystko jest stabilne – montaż zakończony.

Czynniki wpływające na trwałość i efektywność montażu

Efektywność połączenia tulei stożkowej zależy od kilku czynników:

• czystość powierzchni montażowych – nawet niewielka ilość zanieczyszczeń może wpłynąć na dokładność pasowania

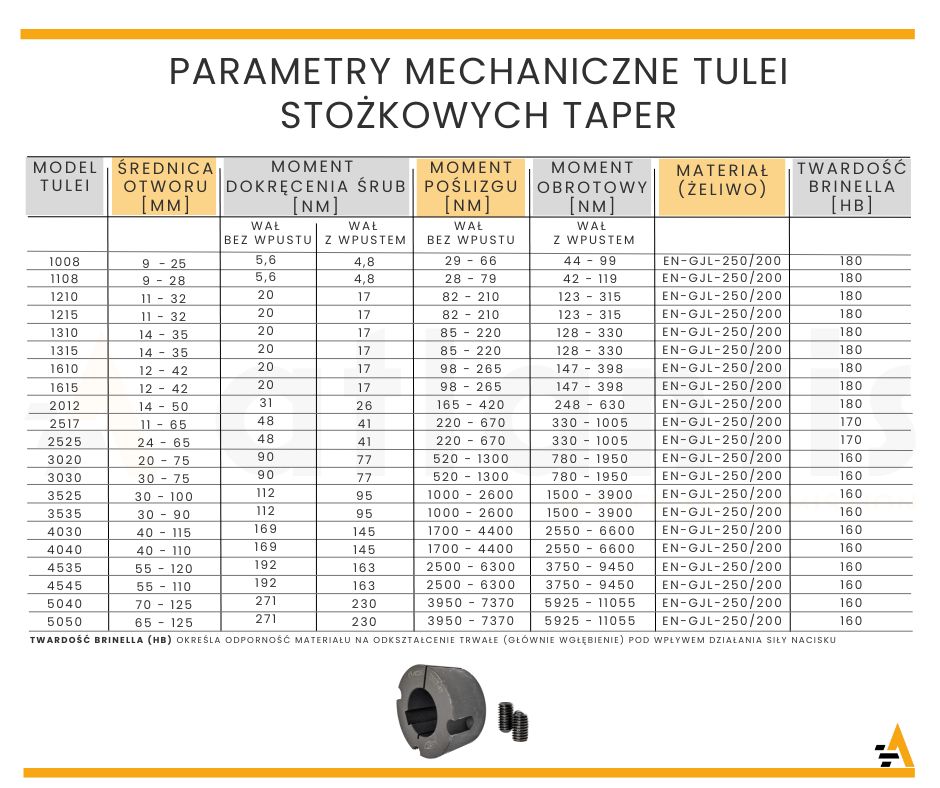

• zastosowanie odpowiedniego momentu dokręcania – zbyt mocne lub zbyt słabe dokręcenie może prowadzić do uszkodzenia tulei lub jej rozluźnienia w czasie pracy
• dokładność pasowania wpustu – nieprawidłowy dobór wpustu może prowadzić do przekrzywienia tulei lub nieosiowego osadzenia elementu
• wibracje w czasie pracy maszyny – nadmierne wibracje mogą stopniowo osłabiać połączenie, dlatego ważne jest ich minimalizowanie

Bezpieczny demontaż tulei

Demontaż tulei stożkowej taper bush jest prosty, o ile zostaną zachowane odpowiednie procedury:

Krok 1: Odkręć wszystkie śruby montażowe, ale nie wyjmuj ich całkowicie.

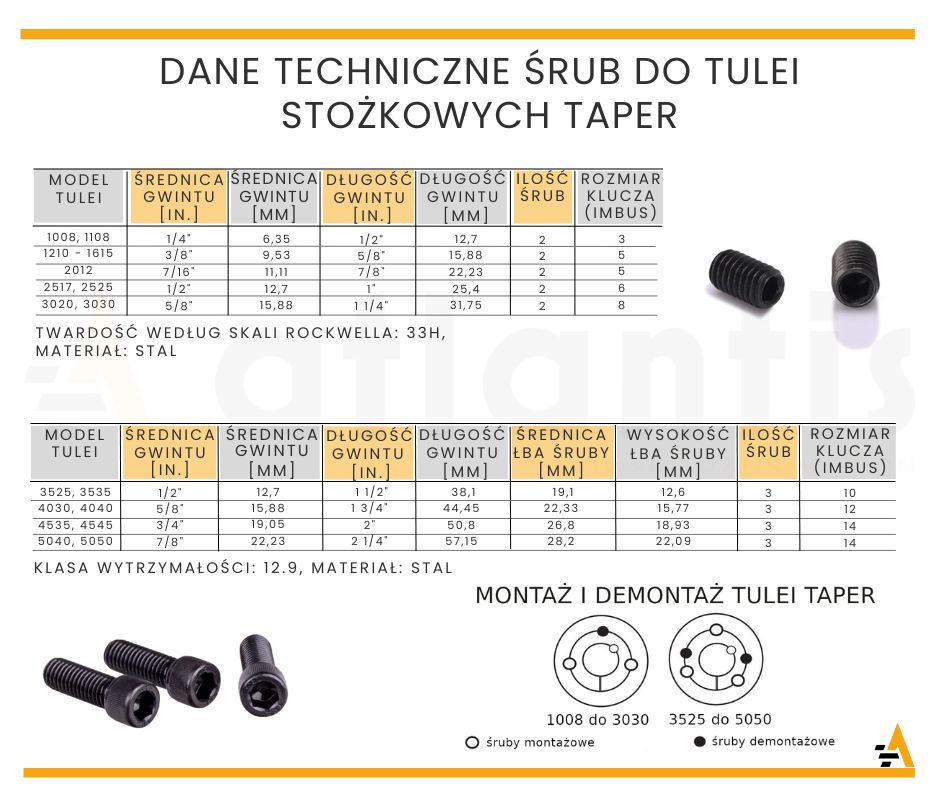

Krok 2: Włóż śruby w otwory demontażowe (są one oznaczone i rozmieszczone na tulei).
Krok 3: Dokładnie i równomiernie dokręcaj śruby, co spowoduje wypchnięcie tulei z otworu koła.
Krok 4: Zdejmij tuleję z wału – jeśli stawia opór, lekko ją podważ, ale unikaj uderzeń, które mogą ją uszkodzić.

Warto przeprowadzać regularne przeglądy i sprawdzać stopień zużycia tulei oraz połączeń. Wymiana zużytych tulei na czas pozwala uniknąć poważnych awarii maszyn.

Tuleje stożkowe taper bush to niezastąpione elementy w systemach przeniesienia napędu maszyn przemysłowych. Ich prawidłowy montaż i demontaż wpływa bezpośrednio na efektywność działania całej linii produkcyjnej. Znajomość procedur montażowych oraz uwzględnianie kluczowych czynników eksploatacyjnych pozwala przedłużyć żywotność zarówno tulei, jak i całej maszyny.

Filmik ilustrujący skrótowo montaż i demontaż tulei stożkowej taper bush
