Pasy zębate T i AT: Co je różni i który wybrać?

• Charakterystyka pasów zębatych T i AT
• Różnice konstrukcyjne między pasami T i AT
• Zastosowanie pasów zębatych T i AT

Pasy zębate łączą w sobie cechy pasa i mechanizmu zębatego. Zęby znajdują się po wewnętrznej stronie pasa (ale występują również wersje dwustronnie uzębione) i odpowiadają za precyzyjne przenoszenie ruchu i siły, co czyni je niezastąpionymi w systemach wymagających synchronizacji. Dzięki różnorodności konstrukcji i materiałów, pasy zębate są szeroko stosowane w różnych gałęziach przemysłu i technologii, od automatyki, przez produkcję maszyn, po transport i logistykę. Na rynku dostępne są pasy zębate otwarte i zamknięte, wykonane z materiałów takich jak guma (chloropren) czy poliuretan, a także o zróżnicowanych profilach zębów. Jednymi z najpopularniejszych się pasy zębate o profilu zębów T i AT. W niniejszym artykule przyjrzymy się bliżej tym dwóm rodzajom, analizując ich różnice oraz zastosowania.

Charakterystyka pasów zębatych T i AT

Pasy zębate T oraz AT różnią się budową oraz zastosowaniem. Oba typy opierają się na standardzie metrycznym (z modułem 2,5 – T2,5, 5 – T5, AT5, 10 – T10, AT10 lub 20 mm – T20, AT20, oznaczającym odległość między sąsiadującymi zębami), jednak różnią się profilem zęba oraz innymi cechami mechanicznymi.
Ich wspólną cechą jest materiał wykonania: poliuretan (elastomer, o właściwościach podobnych do gumy). Jest to materiał o szerokim zastosowaniu, charakteryzujący się dużą wytrzymałością, elastycznością oraz odpornością na ścieranie, tłuszcze, oleje, wodę i czynniki atmosferyczne.

Różnice konstrukcyjne między pasami T i AT

Pomimo podobieństw w oznaczeniach, paski T i AT różnią się konstrukcją, co wpływa na ich specyfikację techniczną i zastosowanie.

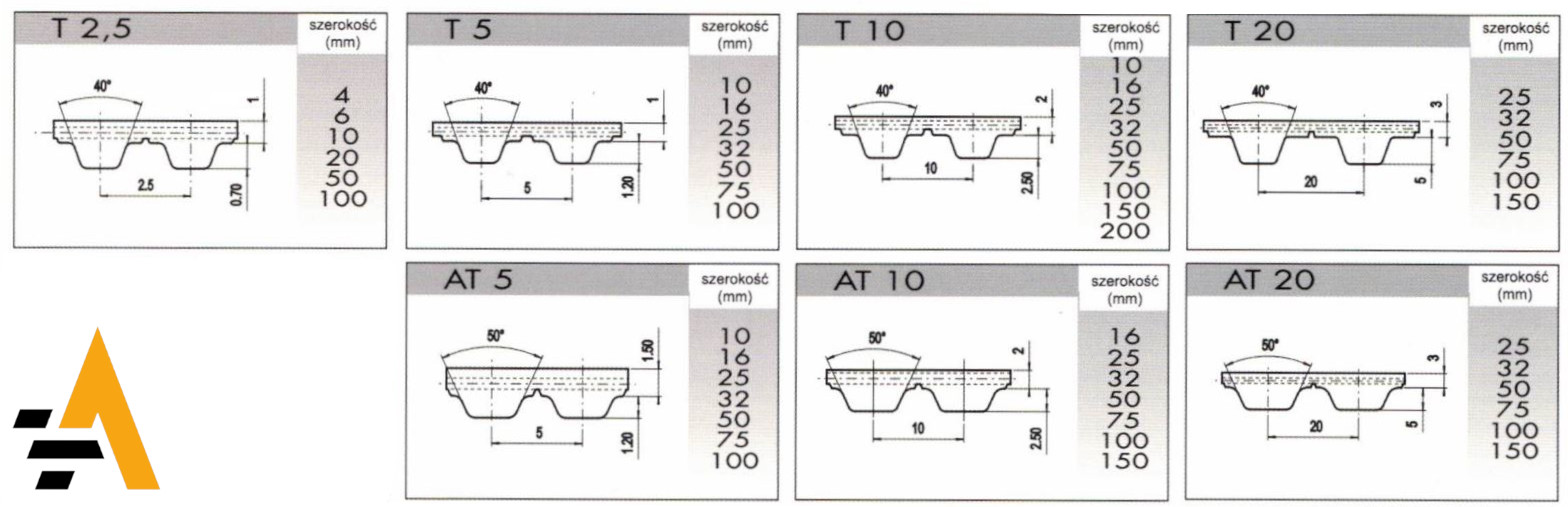

Profil zębów:

• pasy T: zęby mają prostokątny kształt, co pozwala na łatwiejsze dopasowanie do standardowych kół zębatych T; ten profil sprzyja zastosowaniom, w których nie występują duże obciążenia
• pasy AT: ich zęby są bardziej zaokrąglone i wzmocnione, co sprawia, że mogą przenosić większe siły; taki profil wymaga jednak użycia kół zębatych AT

Materiały:

Oba typy pasów zębatych są najczęściej wykonane z poliuretanu – elastomeru o właściwościach podobnych do gumy – lub gumy wzmocnionej kordami stalowymi lub aramidowymi. W przypadku pasów zębatych AT materiały są często dodatkowo wzmacniane (m.in. poprzez udoskonalanie mieszanki poliuretanu, dodatkowe powłoki ochronne), aby sprostać większym wymaganiom mechanicznym.

Wytrzymałość:

Dzięki masywniejszej budowie pasy AT mogą pracować w systemach o wyższych momentach obrotowych oraz w warunkach wymagających dużej precyzji. Pasy T są bardziej elastyczne, ale nie oferują tak wysokiej nośności. Świetnie za to sprawdzają się w układach wymagających szybkiej pracy i mniejszych obciążeń.

Kompatybilność z kołami zębatymi:

• koła zębate T są zaprojektowane dla prostych zębów pasów T; ich konstrukcja jest standardowa i dostępna w szerokim zakresie rozmiarów
• koła zębate AT muszą odpowiadać wzmocnionemu profilowi zębów pasków AT, co może wymagać bardziej zaawansowanego projektu lub dedykowanych komponentów

Zastosowanie pasów zębatych T i AT

Pasy zębate znajdują zastosowanie w szerokim spektrum branż: od przemysłu spożywczego, przez automatyzację, po robotykę i systemy transportowe. Wybór między paskami T a AT zależy przede wszystkim od wymagań aplikacji.

Gdzie stosuje się pasy T?

1. Aplikacje o niskim i średnim obciążeniu: pasy T są odpowiednie do zastosowań, w których nie występują duże siły, np. w drukarkach czy ploterach wielkoformatowych.

2. Systemy wymagające elastyczności: dzięki swojej konstrukcji paski T mogą pracować w bardziej dynamicznych układach jak np. automatyczne drzwi przesuwne.

3. Zastosowania ogólne: są często wykorzystywane w napędach zębatych o mniejszej precyzji, takich jak taśmociągi w sortowniach pocztowych, bieżnie elektryczne lub proste maszyny do pakowania czy foliowania pudełek.

Kiedy wybrać pas AT?

1. Duże obciążenia i precyzja: dzięki wzmocnionemu profilowi pasy AT są idealne do pracy w wymagających systemach przemysłowych, takich jak maszyny CNC czy robotyka.

2. Napędy wymagające dużej wytrzymałości: pasy AT dobrze radzą sobie w systemach, gdzie występują wysokie momenty obrotowe, np. w układach przenoszących ładunki jak transportery czy podnośniki.

3. Praca w ekstremalnych warunkach: dzięki lepszej odporności na zużycie i większej nośności, pasy AT są bardziej niezawodne w trudnych środowiskach, np. przenośniki taśmowe w kopalniach.

Pasy zębate T i AT to dwa popularne rozwiązania stosowane w różnorodnych napędach zębatych. Wybór między nimi powinien być uzależniony od wymagań aplikacji: od obciążenia i precyzji, przez kompatybilność, aż po warunki środowiskowe. Pasy AT, dzięki wzmocnionemu profilowi i większej nośności, są bardziej odpowiednie do zastosowań wymagających wysokiej wytrzymałości i precyzji. Z kolei pasy T stanowią bardziej uniwersalne rozwiązanie w systemach o niższym obciążeniu.

Decydując się na konkretny model, warto również zwrócić uwagę na kompatybilność z kołami zębatymi (T lub AT) oraz materiał wykonania pasów. Dzięki temu można stworzyć system napędowy, który będzie nie tylko wydajny, ale i trwały, co wpłynie na optymalizację kosztów oraz niezawodność działania.
