NAKRĘTKI TRAPEZOWE

Jakie są rodzaje nakrętek trapezowych? – przegląd dostępnych konstrukcji

Na rynku dostępne są różnorodne typy konstrukcyjne dostosowane do specyficznych wymagań aplikacji przemysłowych. Podstawowy podział wynika z kształtu zewnętrznego oraz materiału wykonania.

• Nakrętki okrągłe stalowe charakteryzują się cylindryczną obudową, co ułatwia ich montaż w gniazdach cylindrycznych i łożyskach. Ten typ zapewnia prostą instalację i dobrą współosiowość z mechanizmem napędowym. Nakrętki okrągłe z brązu oferują podobną geometrię, ale zwiększoną odporność na korozję oraz lepsze właściwości ślizgowe, co jest istotne w środowiskach o podwyższonej wilgotności.

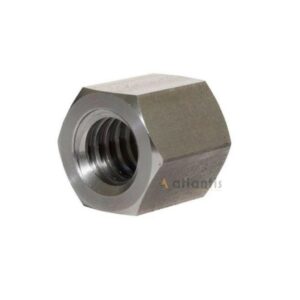

• Nakrętki sześciokątne stalowe umożliwiają łatwe dokręcanie za pomocą kluczy standardowych, co upraszcza montaż i demontaż. Ich geometria zewnętrzna zapewnia pewne przekazywanie momentu obrotowego przy uniemożliwieniu samoistnego odkręcania się podczas pracy.
• Nakrętki z brązu z kołnierzem posiadają dodatkowy występ obwodowy, który pełni funkcję powierzchni montażowej i ułatwia przenoszenie sił osiowych na konstrukcję nośną.

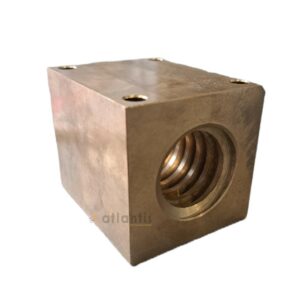

• Nakrętki kwadratowe stalowe i nakrętki kwadratowe z brązu znajdują zastosowanie w rozwiązaniach wymagających prostej formy zamocowania. Kształt kwadratowy zapobiega obrotowi nakrętki w prowadnicach o prostokątnym przekroju.
• Nakrętki z tworzywa stanowią alternatywę dla materiałów metalowych w aplikacjach o mniejszych obciążeniach, oferując niższy koszt, mniejszą masę oraz cichszą pracę.

Jak współpracują nakrętki trapezowe ze śrubami trapezowymi?

System składający się z nakrętek do śrub trapezowych i odpowiadających im śrub tworzy mechanizm śrubowo-nakrętkowy o precyzyjnie zdefiniowanych parametrach. Gwint trapezowy charakteryzuje się symetrycznym, trapezoidalnym profilem zębów, co zapewnia równomierne rozłożenie obciążeń i większą powierzchnię styku w porównaniu z gwintem metrycznym. Ta współpraca pozwala na osiągnięcie wysokiej sprawności mechanicznej oraz długotrwałej eksploatacji bez nadmiernego zużycia elementów.

Śruby trapezowe i nakrętki są projektowane jako zespół komplementarnych komponentów. Podczas obracania śruby, nakrętka trapezowa przemieszcza się liniowo wzdłuż osi, przenosząc obciążenie i zapewniając stabilne pozycjonowanie. Kluczowe znaczenie ma dokładność wykonania obu elementów – tolerancje wymiarowe muszą być ściśle przestrzegane, aby uniknąć luzów lub nadmiernego tarcia. W zależności od kierunku nawinięcia gwintu stosuje się nakrętkę trapezową prawą lub nakrętkę trapezową lewą, co umożliwia realizację różnych konfiguracji mechanicznych.

Nakrętki trapezowe z brązu – kiedy wybrać ten materiał?

Nakrętki trapezowe z brązu wyróżniają się doskonałymi właściwościami tribologicznymi. Brąz charakteryzuje się niskim współczynnikiem tarcia w parze ze stalą, co przekłada się na wyższą sprawność mechanizmu i mniejsze nagrzewanie podczas pracy. Te właściwości czynią je idealnym wyborem w zastosowaniach wymagających płynności ruchu przy średnich i wysokich prędkościach obrotowych.

Dodatkowo brąz ma zdolność pochłaniania niewielkich nieregularności na powierzchni gwintu, co wydłuża żywotność całego układu. Jest szczególnie polecany w środowiskach, gdzie występuje narażenie na korozję lub konieczność pracy bez smarowania. Materiał ten charakteryzuje się również dobrą odpornością na działanie chemikaliów, co rozszerza zakres jego zastosowań przemysłowych.

W praktyce przemysłowej nakrętki trapezowe z brązu znajdują zastosowanie w napędach liniowych obrabiarek, systemach pozycjonowania, maszynach CNC oraz urządzeniach transportowych, gdzie istotna jest płynność ruchu i ograniczenie zużycia współpracujących elementów. Często stosuje się je również w aplikacjach o pracy ciągłej oraz w środowiskach o podwyższonej wilgotności.

Nakrętki trapezowe stalowe – wytrzymałość w wymagających warunkach

Stal to materiał wybierany tam, gdzie priorytetem są nakrętki trapezowe odporne na zużycie i zdolne do przenoszenia znacznych obciążeń. Nakrętki trapezowe stalowe zapewniają najwyższą twardość i odporność mechaniczną, co czyni je niezastąpionymi w aplikacjach z dużymi siłami osiowymi lub uderzeniowymi.

Przy właściwej obróbce cieplnej stalowe komponenty osiągają bardzo długą żywotność nawet w intensywnych cyklach pracy. W porównaniu z brązem wymagają jednak regularnego smarowania oraz są bardziej podatne na korozję, co należy uwzględnić przy projektowaniu układów. Ich przewaga jest szczególnie widoczna w maszynach do formowania, tłoczenia czy układach podnoszących.

Nakrętki te powszechnie wykorzystywane są w ciężkich maszynach przemysłowych, takich jak prasy, podnośniki śrubowe, urządzenia formujące oraz układy podnoszenia i pozycjonowania o dużych obciążeniach osiowych, jako nakrętki trapezowe do dużych obciążeń. Sprawdzają się również w aplikacjach o pracy impulsowej, gdzie występują znaczne siły dynamiczne.

Nakrętki trapezowe z tworzywa – lekka i ekonomiczna alternatywa

Nakrętki trapezowe z tworzywa wykonywane są z wysokowydajnych polimerów technicznych, takich jak poliamid czy poliacetal. Główne zalety to cicha praca, odporność na korozję, brak konieczności smarowania oraz znacząco niższa masa. W aplikacjach o mniejszych obciążeniach oferują doskonały stosunek właściwości użytkowych do kosztów.

Tworzywa sztuczne mają jednak ograniczenia temperaturowe i nie nadają się do zastosowań wymagających przenoszenia bardzo dużych sił. Są jednak idealnym wyborem w przemyśle spożywczym, urządzeniach medycznych oraz aplikacjach, gdzie wymagana jest neutralność chemiczna i łatwość czyszczenia. Ich właściwości samosmarne eliminują potrzebę stosowania dodatkowych środków smarujących.

W przemyśle nakrętki trapezowe z tworzywa znajdują zastosowanie w lekkich układach napędowych, automatyce, urządzeniach pomocniczych oraz systemach regulacyjnych o niewielkich obciążeniach. Są chętnie stosowane w branży spożywczej, farmaceutycznej i laboratoryjnej, gdzie istotna jest odporność na korozję, cicha praca oraz brak konieczności stosowania smarów.

Jak dobrać nakrętkę trapezową do konkretnego zastosowania?

Wybór odpowiedniego komponentu wymaga analizy kilku aspektów technicznych. Na początek należy określić wymagany kierunek nawinięcia – nakrętka trapezowa prawa standardowo stosowana jest w większości aplikacji, natomiast nakrętka trapezowa lewa jest niezbędna w układach wymagających przeciwnego kierunku przesuwu lub specyficznych rozwiązań konstrukcyjnych zapobiegających samoczynnemu odkręcaniu.

Kolejny krok to określenie wymaganych parametrów geometrycznych śruby – średnicy nominalnej, skoku gwintu oraz klasy dokładności. Nakrętki trapezowe przemysłowe są dostępne w standardowych wymiarach zgodnych z normami DIN lub ISO, co ułatwia dobór i wymienność komponentów.

Warunki pracy także decydują o wyborze materiału. W środowiskach agresywnych chemicznie lub wilgotnych lepszym rozwiązaniem będą komponenty z brązu lub tworzywa. Przy dużych prędkościach obrotowych kluczowe stają się właściwości tribologiczne – w takich przypadkach brąz lub kompozyty polimerowe oferują lepsze charakterystyki niż stal.

Istotne jest również uwzględnienie częstotliwości cykli pracy. W aplikacjach o intensywnym użytkowaniu zalecane są materiały o najwyższej odporności na ścieranie, podczas gdy w układach pracujących sporadycznie ekonomiczne rozwiązania z tworzyw mogą w pełni spełnić wymagania eksploatacyjne.

Zalety stosowania nakrętek trapezowych w układach napędowych

Główną zaletą jest wysoka sprawność mechaniczna przy równoczesnej odporności na obciążenia. Profile trapezowe oferują lepsze właściwości przenoszenia sił niż gwinty metryczne, przy jednoczesnym zachowaniu prostoty konstrukcji i łatwości wymiany. Ta kombinacja pozwala na budowę ekonomicznych, a zarazem niezawodnych systemów napędowych.

Kolejną istotną cechą jest możliwość samoblokowania, co w niektórych aplikacjach eliminuje konieczność stosowania dodatkowych hamulców mechanicznych. Odpowiednio dobrany kąt wzniosu linii śrubowej zapewnia, że układ pozostaje w miejscu nawet po zaniku momentu obrotowego, co jest szczególnie ważne w aplikacjach podnośnikowych.

Łatwość konserwacji i dostępność części zamiennych w standardowych wymiarach dodatkowo obniża całkowity koszt eksploatacji. Nakrętki trapezowe do śrub są produkowane w szerokiej gamie rozmiarów i materiałów, co pozwala na optymalizację rozwiązania pod kątem konkretnych wymagań technicznych i ekonomicznych.

Podsumowanie – jak wybrać najlepsze nakrętki trapezowe

Wybierając nakrętki trapezowe, należy przede wszystkim kierować się parametrami technicznymi aplikacji – obciążeniem, prędkością, warunkami środowiskowymi oraz wymaganą dokładnością pozycjonowania. Dostępność różnych typów konstrukcyjnych oraz materiałów wykonania pozwala na precyzyjne dopasowanie komponentu do indywidualnych potrzeb.

Dla zastosowań wymagających maksymalnej wytrzymałości i odporności na zużycie rekomendowane są wersje stalowe. W układach, gdzie priorytetem jest płynność ruchu i minimalizacja tarcia, nakrętki trapezowe z brązu stanowią optymalne rozwiązanie. Aplikacje o mniejszych obciążeniach, wymagające ciszy i odporności na korozję, doskonale obsługują warianty z tworzyw sztucznych.

Niezależnie od wyboru, kluczowe jest stosowanie komponentów od sprawdzonych producentów, zapewniających powtarzalność wymiarową i jakość wykonania zgodną z normami przemysłowymi. Prawidłowy montaż, regularna konserwacja oraz przestrzeganie zalecanych parametrów pracy gwarantują długą i bezawaryjną eksploatację całego układu napędowego.
