PNEUMATYKA

Czym różni się pneumatyka od hydrauliki?

Wybór między pneumatyką a hydrauliką to fundamentalna decyzja projektowa w wielu aplikacjach przemysłowych. Obie technologie wykorzystują medium pod ciśnieniem, ale różnią się właściwościami fizycznymi i obszarami zastosowań.

Podstawowa różnica wynika ze ściśliwości medium roboczego. Powietrze stosowane w pneumatyce jest ściśliwe, co sprawia, że układy pneumatyczne charakteryzują się sprężystym zachowaniem – tłok siłownika może się cofnąć pod wpływem obciążenia zewnętrznego. Olej hydrauliczny jest praktycznie nieściśliwy, co przekłada się na sztywność układu i możliwość precyzyjnego pozycjonowania pod dużym obciążeniem.

Pneumatyka generuje znacznie mniejsze siły niż hydraulika przy porównywalnych gabarytach urządzeń. Typowe ciśnienie robocze 6 bar w układach pneumatycznych przekłada się na wielokrotnie mniejsze siły niż ciśnienie 200-300 bar stosowane w hydraulice. Z drugiej strony, pneumatyka zapewnia znacznie większe prędkości robocze i prostszą obsługę. Nie wymaga skomplikowanych układów powrotnych medium, a wycieki powietrza nie powodują zanieczyszczenia środowiska pracy.

Jakie są główne zalety pneumatyki?

Wybór technologii pneumatycznej zamiast alternatywnych rozwiązań wynika z szeregu istotnych korzyści. Przede wszystkim pneumatyka charakteryzuje się wysokim poziomem bezpieczeństwa. Sprężone powietrze jest niepalnym i niewybuchowym medium roboczym, co eliminuje ryzyko pożaru. Ewentualne wycieki nie stanowią zagrożenia dla środowiska ani zdrowia pracowników.

Prostota konstrukcji to kolejna zaleta układów opartych na pneumatyce. Elementy pneumatyczne nie wymagają skomplikowanej infrastruktury – wystarczy sprężarka, zbiornik i sieć przewodów. Konserwacja ogranicza się do podstawowych czynności, takich jak regularna kontrola filtrów i odprowadzanie kondensatu. Systemy pneumatyczne są stosunkowo odporne na przeciążenia, ponieważ ściśliwość powietrza ogranicza gwałtowność obciążeń. Mimo to układ powinien być prawidłowo zabezpieczony i dobrany do warunków pracy.

Szybkość działania stanowi istotną przewagę pneumatyki w aplikacjach wymagających dynamicznych ruchów. Elementy pneumatyczne mogą osiągać wysokie prędkości ruchu, co czyni je przydatnymi w aplikacjach wymagających dynamicznej pracy. Dodatkowo systemy te są niewrażliwe na wahania temperatury otoczenia i mogą pracować w szerokim zakresie warunków środowiskowych.

Jak zbudowany jest typowy układ pneumatyczny?

Każdy kompletny system wykorzystujący pneumatykę składa się z kilku podstawowych elementów tworzących funkcjonalny łańcuch energetyczny. Na początku znajduje się sprężarka – serce całego układu – która pobiera powietrze atmosferyczne i spręża je do wymaganego ciśnienia roboczego. Po sprężeniu powietrze trafia do zbiornika, który pełni funkcję bufora energetycznego, wygładzając pulsacje ciśnienia i zapewniając rezerwę sprężonego powietrza.

Kolejnym kluczowym elementem jest układ przygotowania powietrza, który często nazywany jest grupą serwisową. Składa się on z filtra usuwającego zanieczyszczenia mechaniczne, regulatora ciśnienia stabilizującego wartość ciśnienia roboczego oraz smarownika dozującego mgłę olejową dla elementów wymagających smarowania. Współczesne podejście do pneumatyki preferuje jednak elementy bezobsługowe, które nie wymagają smarowania.

Sterowanie przepływem sprężonego powietrza odbywa się za pomocą zaworów rozdzielających. Te precyzyjne urządzenia kierują powietrze do odpowiednich portów elementów wykonawczych. W zależności od zastosowania mogą to być zawory ręczne, mechaniczne, elektropneumatyczne czy sterowane elektronicznie. Elementy wykonawcze, takie jak siłowniki czy silniki pneumatyczne, przekształcają energię sprężonego powietrza w ruch prostoliniowy lub obrotowy.

Kluczowe komponenty pneumatyczne – przegląd najważniejszych elementów

W szerokim spektrum elementów wykorzystywanych w pneumatyce, niektóre komponenty odgrywają szczególnie istotną rolę w konstrukcji maszyn i urządzeń automatycznych.

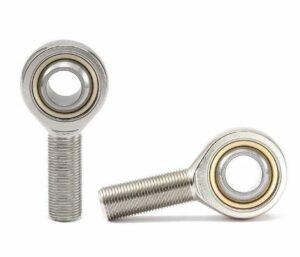

Główki cięgła stanowią podstawowy element łączący tłoczyska siłowników pneumatycznych z mechanizmami zewnętrznymi. Zapewniają przegubowe połączenie eliminujące momenty gnące, które mogłyby uszkodzić siłownik przy niewspółosiowości montażu. Dostępne są wersje z gwintem wewnętrznym („żeńskie”) oraz zewnętrznym („męskie”), wykonane z wysokogatunkowej stali. Zastosowanie główek cięgła znacząco wydłuża żywotność całego układu pneumatycznego poprzez redukcję sił bocznych działających na uszczelnienia tłoczyska.

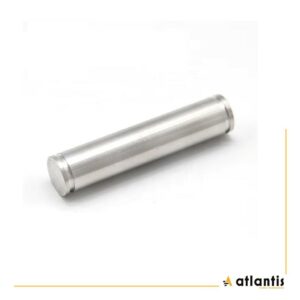

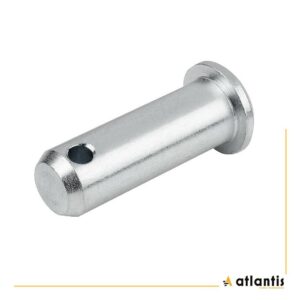

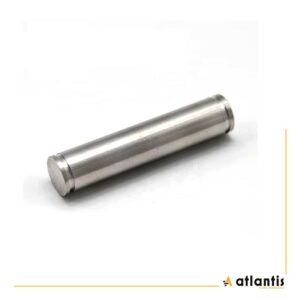

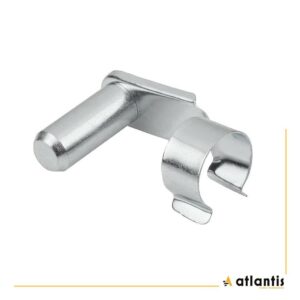

Główki widełkowe pełnią podobną funkcję jak główki cięgła, ale charakteryzują się inną konstrukcją montażową. Ich kształt przypomina widełki ze sworzniowym połączeniem, co pozwala na łatwy demontaż i serwisowanie. Szczególnie sprawdzają się w pneumatyce tam, gdzie wymagane są częste przeglądy lub wymiana elementów. Dzięki możliwości ruchu kątowego w płaszczyźnie, główki widełkowe kompensują niedokładności montażowe bez obciążania siłownika.

Siłowniki pneumatyczne to serce każdego układu wykonawczego w pneumatyce. Przekształcają energię sprężonego powietrza w ruch prostoliniowy tłoka. Dostępne są w wersjach jednostronnego oraz dwustronnego działania. Siłowniki jednostronnego działania posiadają wewnętrzną sprężynę zwrotną, natomiast wersje dwustronnego działania wykorzystują ciśnienie powietrza w obu kierunkach ruchu. Parametry takie jak średnica tłoka, skok oraz typ tłumienia końcowego dobiera się w zależności od wymaganej siły, prędkości i charakteru pracy.

Jak zaprojektować efektywny system pneumatyczny?

Projektowanie systemów wykorzystujących pneumatykę wymaga kompleksowego podejścia uwzględniającego zarówno aspekty techniczne, jak i ekonomiczne. Pierwszym krokiem jest dokładna analiza wymagań aplikacji – jakie siły muszą być generowane, z jaką prędkością, w jakim cyklu pracy. Na tej podstawie dobiera się elementy wykonawcze oraz oblicza zapotrzebowanie na sprężone powietrze.

Kluczowe znaczenie ma właściwy dobór średnic przewodów. W pneumatyce straty ciśnienia wywołane zbyt małym przekrojem przewodów przekładają się bezpośrednio na spadek wydajności i wzrost kosztów energii. W praktyce projektowej dąży się do ograniczania prędkości przepływu powietrza w przewodach głównych i przy odbiornikach tak, aby zmniejszyć spadki ciśnienia, hałas i straty energii.

Topologia sieci pneumatycznej również wpływa na efektywność systemu. Układy pierścieniowe zapewniają bardziej stabilne ciśnienie niż klasyczne rozgałęzione, ponieważ każdy punkt odbioru może być zasilany z dwóch stron. W rozbudowanych instalacjach warto zastosować lokalne zbiorniki buforowe blisko odbiorników o dużym, impulsowym zużyciu powietrza – pozwala to uniknąć spadków ciśnienia wpływających na pracę innych urządzeń.

Jakie parametry są ważne przy doborze elementów pneumatycznych?

Właściwy dobór komponentów w systemach opartych na pneumatyce wymaga uwzględnienia szeregu parametrów technicznych. Podstawowym z nich jest ciśnienie robocze, które w większości zastosowań przemysłowych wynosi 6 bar. Urządzenia muszą być jednak projektowane z odpowiednim współczynnikiem bezpieczeństwa, stąd typowe elementy pneumatyczne są przeznaczone do pracy przy ciśnieniu do 10 bar.

Średnicę nominalną przewodów oraz portów przyłączeniowych dobiera się w zależności od wymaganego przepływu powietrza. Najczęściej stosowane rozmiary gwintów w pneumatyce to M5, G1/8, G1/4 oraz G1/2. Zbyt mały przekrój przewodu może powodować spadki ciśnienia i zmniejszenie szybkości działania siłowników, podczas gdy nadmiernie duży przekrój generuje niepotrzebne koszty.

Temperatura otoczenia wpływa na właściwości sprężonego powietrza oraz materiałów uszczelek. Standardowe elementy wykorzystywane w pneumatyce pracują w zakresie od -10°C do +60°C, choć dostępne są również wersje do zastosowań w warunkach ekstremalnych. Wilgotność powietrza stanowi kolejny istotny parametr – nadmiar pary wodnej kondensuje w przewodach, co może prowadzić do korozji i zamarzania w niskich temperaturach.

Gdzie stosuje się pneumatykę w przemyśle?

Systemy oparte na pneumatyce znajdują szerokie zastosowanie w niemal każdej branży przemysłowej. W sektorze produkcyjnym sprężone powietrze napędza obrabiarki CNC, systemy pakujące, sortowniki czy manipulatory. Zakłady zajmujące się przetwórstwem tworzyw sztucznych wykorzystują pneumatykę do sterowania formami wtryskowych oraz systemami chłodzenia.

W przemyśle spożywczym pneumatyka jest ceniona m.in. dlatego, że nie wymaga cieczy roboczej takiej jak olej hydrauliczny w obiegu wykonawczym, jednak dla zastosowań higienicznych kluczowa pozostaje także odpowiednia jakość i przygotowanie sprężonego powietrza. Linie pakujące, systemy dozujące oraz automaty etykietujące opierają swoje działanie właśnie na układach pneumatycznych. Podobnie w przemyśle farmaceutycznym, gdzie czystość procesów jest kluczowa.

Branża drzewna i meblarska szeroko wykorzystuje pneumatykę do napędu narzędzi takich jak młotki pneumatyczne, gwoździarki, szlifierki czy piły. Przemysł motoryzacyjny, choć nie jest naszym głównym obszarem działalności, również korzysta z tej technologii w stacjach diagnostycznych i warsztatach. W budownictwie narzędzia pneumatyczne zapewniają mobilność i bezpieczeństwo pracy bez ryzyka porażenia prądem.
