Jak zmierzyć moduł listwy zębatej i idealnie dobrać koło?

• Moduł listwy zębatej. Czym jest i dlaczego ma znaczenie?
• Jak zmierzyć moduł listwy zębatej?
• Jak dobrać odpowiednie koło do listwy zębatej?
• Testowanie i weryfikacja współpracy listwy i koła zębatego

Listwa zębata stalowa lub z tworzywa, o profilu kwadratowym lub okrągłym oraz koła zębate to elementy powszechnie stosowane w wielu mechanizmach przekładniowych, dlatego precyzyjny dobór tych elementów jest kluczowy dla prawidłowego działania układu. Omówimy tutaj krok po kroku sposób pomiaru modułu listwy, wyjaśnimy, jak działa koło zębate oraz podpowiemy, na co zwrócić uwagę, aby te dwa elementy były ze sobą idealnie dopasowane.

Moduł listwy zębatej. Czym jest i dlaczego ma znaczenie?

Moduł zębów, zarówno dla listwy zębatej, jak i dla kół zębatych, to jeden z najważniejszych parametrów określających właściwości tych elementów. Moduł jest definiowany jako stosunek średnicy podziałowej koła zębatego do liczby zębów, a jego wartość wyrażana jest w milimetrach. W skrócie, im większy moduł, tym większe są zęby, a co za tym idzie – większe są odstępy między nimi. Kluczowe znaczenie ma to, aby listwa zębata i koło zębate miały identyczny moduł, w przeciwnym razie elementy te nie będą prawidłowo współpracować.

Dlaczego moduł jest tak istotny? Ponieważ określa nie tylko geometrię zębów, ale również ich rozstaw, co bezpośrednio wpływa na przenoszenie sił, dokładność ruchu oraz żywotność całego układu. Różnica w module między listwą a kołem zębatym może powodować nadmierne zużycie, hałas, a nawet uszkodzenie elementów mechanizmu.

Jak zmierzyć moduł listwy zębatej?

Moduł listwy zębatej można zmierzyć kilkoma metodami, w zależności od posiadanych narzędzi i dokładności, jaką chcemy uzyskać. Oto najprostsze i najczęściej stosowane sposoby:

1. Pomiar bezpośredni zębów

Najprostszą metodą jest pomiar szerokości zęba i odległości między zębami. Można to zrobić za pomocą suwmiarki. Moduł listwy można wyznaczyć, dzieląc średnią odległość między zębami (podziałkę) przez liczbę Pi (π). Warto pamiętać, że ten pomiar powinien być wykonywany z najwyższą precyzją, gdyż każdy błąd może powodować nieprawidłowy dobór koła zębatego.

Wzór na obliczenie modułu:

Gdzie:

• m – moduł listwy zębatej (wyrażany w mm)
• p – podziałka (odległość pomiędzy sąsiednimi zębami mierzona na powierzchni tocznej, również w mm)
• π  – liczba Pi, czyli około 3,1416

2. Pomiar średnicy podziałowej

Druga metoda to pomiar średnicy podziałowej koła zębatego, które współpracuje z listwą zębatą. W tym przypadku, jeśli znamy liczbę zębów koła, możemy obliczyć moduł, dzieląc średnicę podziałową przez liczbę zębów. Choć w przypadku listwy zębatej sama „średnica podziałowa” nie istnieje, to listwa zębata współpracuje z kołem, więc wyznaczenie modułu koła pozwoli dobrać odpowiednią listwę.

3. Użycie specjalnych narzędzi pomiarowych

Na rynku dostępne są również specjalne maszyny pomiarowe, które umożliwiają ultraprecyzyjne zmierzenie modułu listwy zębatej i kół zębatych. Te narzędzia są jednak droższe i rzadziej spotykane, dlatego w praktyce inżynieryjnej najczęściej stosuje się metody z użyciem suwmiarki.

Jak dobrać odpowiednie koło do listwy zębatej?

Kiedy mamy już zmierzony moduł listwy, następnym krokiem jest dobór odpowiedniego koła zębatego. Koło musi mieć nie tylko identyczny moduł jak listwa, ale również inne parametry, takie jak liczba zębów, szerokość zębów oraz profil zęba, muszą być odpowiednio dobrane. Oto kilka kluczowych kroków, które należy wziąć pod uwagę przy doborze koła zębatego:

1. Dobór liczby zębów

Liczba zębów koła zębatego ma wpływ na przełożenie, czyli na to, jak szybko koło obraca się względem ruchu listwy. Im więcej zębów ma koło, tym większe będzie przełożenie, co oznacza mniejszą prędkość obrotową przy większym momencie obrotowym. Przy doborze liczby zębów należy także zwrócić uwagę na to, aby koło nie było zbyt małe – zbyt mała liczba zębów może prowadzić do nadmiernego zużycia zębów i nierównomiernego przenoszenia sił.

2. Kształt i profil zębów

Kształt zębów koła zębatego powinien idealnie odpowiadać kształtowi zębów na listwie zębatej. Zęby najczęściej są profilowane według standardu ewolwentowego (powszechnie stosowany kształt profilu zębów w przekładniach zębatych, oparty na tzw. krzywej ewolwenty), który zapewnia równomierne przenoszenie obciążeń i minimalizuje tarcie. Dobór koła zębatego o zębach o tym samym profilu co listwa zapewni płynne działanie mechanizmu.

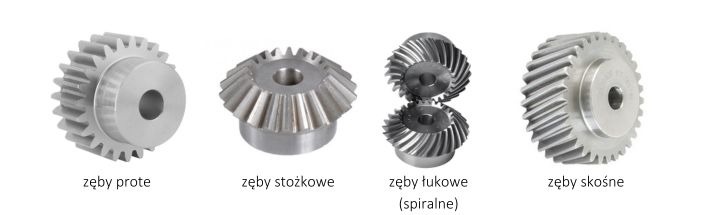

W ofercie występują koła z zębami o prostych krawędziach bocznych – tzw. zęby proste, prostolinijne, koła z zębami o zaokrąglonym profilu – tzw. zęby łukowe, koła o zębach przypominających dach – tzw. zęby stożkowe czy koła o zębach nachylonych pod kątem – tzw. zęby skośne.

3. Materiał i trwałość

Dobór materiału koła zębatego ma kluczowe znaczenie dla trwałości całego układu. Koła zębate są najczęściej wykonane ze stali, stopów aluminium lub tworzyw sztucznych, w zależności od przewidywanego obciążenia. Przy intensywnych obciążeniach i wysokich prędkościach obrotowych zaleca się stosowanie kół zębatych z hartowanym wieńcem zębów, które cechują się wysoką odpornością na zużycie. W aplikacjach, gdzie wymagane jest zmniejszenie hałasu, koła zębate z tworzyw sztucznych mogą być lepszym wyborem, choć mają krótszą żywotność.

Testowanie i weryfikacja współpracy listwy i koła zębatego

Po doborze koła zębatego warto przeprowadzić testy w celu weryfikacji prawidłowej współpracy listwy i koła. W tym celu można przeprowadzić próbę na sucho, obracając kołem i sprawdzając, czy zęby płynnie współpracują z listwą. Ważne jest, aby ruch był bezszelestny, a koło nie wykazywało luzów ani oporów. Każde zacięcie lub hałas mogą wskazywać na błędne dopasowanie elementów.

Podczas testów należy również zwrócić uwagę na zużycie zębów po krótkim czasie pracy. Nadmierne zużycie zębów może świadczyć o nieprawidłowym profilu zębów lub złym dopasowaniu modułu. Warto wtedy przeprowadzić ponowną kontrolę pomiarów.
