Listwy zębate/ modułowe stalowe

Czym jest listwa zębata modułowa i jakie są jej zastosowania?

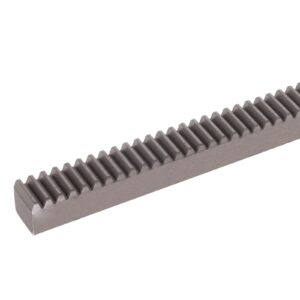

Listwy zębate modułowe to przemysłowe elementy przekładni liniowych wykonane zgodnie ze znormalizowanymi parametrami geometrycznymi, gdzie moduł określa podstawowe wymiary zębów. W przeciwieństwie do standardowych przekładni obrotowych, listwa zębata stalowa przekształca ruch obrotowy zębatki na przemieszczenie liniowe, co znajduje zastosowanie w frezarkach CNC, wyciągach przemysłowych, bramach przesuwnych oraz systemach transportowych.

Konstrukcja listwy modułowej opiera się na precyzyjnie wykonanych zębach o znormalizowanym zarysie ewolwentowym, zapewniającym płynne zazębienie z współpracującą zębatką. Moduł, będący podstawową charakterystyką geometryczną, określa stosunek średnicy podziałowej do liczby zębów i wpływa bezpośrednio na możliwość przenoszenia obciążeń oraz trwałość całego układu napędowego.

W systemach automatyki przemysłowej listwy zębate znajdują zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne pozycjonowanie na znacznych długościach roboczych. Obrabiarki sterowane numerycznie wykorzystują je do przemieszczania stołów roboczych, podczas gdy w robotyce stanowią one element osi liniowych odpowiedzialnych za dokładne ustawienie narzędzi lub chwytaków.

Stal jako materiał konstrukcyjny listew zębatych

Materiał, z którego wykonana jest listwa zębata ze stali, determinuje jej właściwości mechaniczne i zakres możliwych zastosowań. Stale konstrukcyjne stosowane w produkcji listew charakteryzują się odpowiednim połączeniem wytrzymałości, twardości i odporności na zużycie, co przekłada się na długą żywotność komponentu w warunkach przemysłowych.

Podstawowym materiałem wykorzystywanym w produkcji jest stal konstrukcyjna o kontrolowanym składzie chemicznym, która po odpowiedniej obróbce cieplnej osiąga parametry wytrzymałościowe dostosowane do specyficznych wymagań aplikacji. Listwa zębata hartowana przechodzi proces obróbki cieplnej, który zwiększa twardość powierzchni roboczej zębów, minimalizując zużycie w długotrwałej eksploatacji.

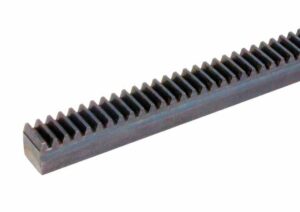

Proces hartowania może być przeprowadzony na całej objętości materiału lub selektywnie na powierzchni zębów. Listwa zębata z hartowanymi zębami łączy elastyczny rdzeń stalowy z utwardzoną powierzchnią roboczą, co zapewnia odporność na dynamiczne obciążenia przy jednoczesnej minimalizacji ryzyka pęknięć zmęczeniowych. Twardość hartowanej warstwy powierzchniowej mierzona jest w skali Rockwella C (HRC) i dobierana do wymagań konkretnej aplikacji.

Listwa zębata HRC to określenie wskazujące na stopień twardości mierzony metodą Rockwella w skali C, stosowany do oceny jakości hartowania powierzchni roboczych. Wyższa wartość HRC oznacza większą odporność na ścieranie, co szczególnie istotne jest w aplikacjach o dużych obciążeniach lub intensywnej pracy. Parametr ten powinien być dostosowany do twardości współpracującej zębatki, aby uniknąć nadmiernego zużycia któregokolwiek z elementów układu.

Konstrukcja i parametry techniczne listew modułowych

Geometria listew zębatych modułowych określona jest przez szereg parametrów technicznych, z których najważniejszy to wspomniany moduł. Dostępne są listwy modułowe w zakresie modułów od najmniejszych wartości przeznaczonych do precyzyjnych mechanizmów pozycjonujących, po większe wymiary stosowane w napędach przenoszących znaczne obciążenia.

Standardowy zakres obejmuje moduły 1, 1,5, 2, 2,5, 3, 4, 5, 6 oraz 8, co pozwala na dobór optymalnego rozwiązania w zależności od wymagań dotyczących przenoszonych sił i momentów obrotowych. Każdy moduł odpowiada konkretnym wymiarom zęba, przy czym mniejsze wartości stosuje się w precyzyjnych mechanizmach, gdzie priorytetem jest dokładność pozycjonowania, natomiast większe znajdują zastosowanie w ciężkich układach napędowych.

Długość trasy jezdnej można dostosować poprzez łączenie standardowych segmentów dostępnych w długościach 500, 1000, 2000 i 3000 mm. Segmentowa konstrukcja ułatwia transport i montaż w ograniczonych przestrzeniach, umożliwiając jednocześnie realizację traktów jezdnych o dowolnej długości. Precyzyjne łączenie poszczególnych odcinków wymaga zachowania określonych tolerancji montażowych, aby zapewnić płynność ruchu bez dodatkowego hałasu czy wibracji.

Listwa zębata z otworami ułatwia montaż na konstrukcjach nośnych poprzez możliwość bezpośredniego przytwierdzenia śrubami do podłoża. Rozmieszczenie otworów montażowych jest znormalizowane i dostosowane do modułu listwy, co pozwala na szybką i pewną instalację bez konieczności dodatkowego wiercenia czy obróbki mechanicznej. Odpowiednie zabezpieczenie połączeń śrubowych przed luzami zapewnia stabilność geometryczną układu w trakcie eksploatacji.

Jak wybrać odpowiednią listwę zębatą do konkretnego zastosowania?

Wybór właściwej listwy zębatej stalowej wymaga analizy parametrów pracy całego układu napędowego. Pierwszym krokiem jest określenie wymaganej siły liniowej, jaką system musi przenosić, oraz prędkości przemieszczania. Na podstawie tych danych można dobrać odpowiedni moduł, który zapewni wystarczającą wytrzymałość przy akceptowalnych wymiarach gabarytowych.

Dobierając listwy zębate, należy uwzględnić rodzaj współpracującej zębatki, której parametry muszą być zgodne z parametrami listwy. Szczególną uwagę trzeba zwrócić na zgodność modułów, kąta przyporu oraz jakości wykonania obu elementów. Niezgodność tych parametrów prowadzi do nieprawidłowej pracy układu, nadmiernego hałasu i przyspieszonego zużycia komponentów.

W aplikacjach wymagających wysokiej precyzji pozycjonowania warto rozważyć zastosowanie listwy zębatej hartowanej, która charakteryzuje się minimalnym zużyciem w długotrwałej eksploatacji. Utwardzona powierzchnia zębów zapewnia powtarzalność pozycjonowania nawet po wielu milionach cykli pracy, co kluczowe jest w automatyce przemysłowej czy obróbce precyzyjnej.

Warunki środowiskowe miejsca instalacji również wpływają na wybór odpowiedniego rozwiązania. W środowiskach o podwyższonej wilgotności lub narażeniu na działanie substancji chemicznych zaleca się dodatkowe zabezpieczenia antykorozyjne powierzchni stalowych. W uzasadnionych przypadkach dostępne są listwy z powłokami antykorozyjnymi, takimi jak cynkowanie, zwiększającymi odporność na wilgoć i czynniki atmosferyczne.

Montaż i współpraca z innymi elementami napędu

Prawidłowy montaż listwy zębatej z otworami wymaga zachowania odpowiednich tolerancji prostoliniowości i równoległości względem osi ruchu. Podłoże, na którym mocowana jest listwa, powinno być wystarczająco sztywne i płaskie, aby uniknąć odkształceń prowadzących do nierównomiernego zazębienia. Dokładność montażu bezpośrednio przekłada się na kulturę pracy całego układu oraz jego trwałość.

Współpracująca z listwą zębatą zębatka napędowa powinna być zamontowana na wale silnika lub przekładni z zachowaniem właściwej odległości międzyosiowej. Zbyt mały luz w zazębieniu powoduje nadmierne tarcie i hałas, podczas gdy zbyt duży luz skutkuje uderzeniami przy zmianach kierunku ruchu i obniżeniem dokładności pozycjonowania. Producenci podają zalecane wartości luzu obwodowego, które należy zweryfikować po montażu.

Układy wielosegmentowe, gdzie listwy zębate modułowe łączone są w dłuższe trakty jezdne, wymagają szczególnej staranności przy zachowaniu ciągłości podziałki w miejscach połączeń. Specjalne śruby lub kołki centrujące zapewniają prawidłowe ułożenie segmentów względem siebie. Niedokładności w tym zakresie generują impulsy zakłócające płynność ruchu i mogą prowadzić do uszkodzeń mechanicznych.

Zalety stosowania stalowych listew modułowych w przemyśle

Konstrukcja oparta na znormalizowanych listwach zębatych modułowych zapewnia łatwość projektowania i możliwość wymiany komponentów między różnymi producentami. Standaryzacja parametrów geometrycznych eliminuje problemy z kompatybilnością, co szczególnie ważne jest przy modernizacji istniejących instalacji lub konieczności szybkiego przeprowadzenia naprawy.

Listwa zębata ze stali charakteryzuje się wysokim stosunkiem przenoszonych obciążeń do masy własnej, co pozwala na projektowanie kompaktowych układów napędowych o dużej mocy. W porównaniu z innymi metodami przekształcania ruchu, takimi jak napędy pasowe czy śrubowe, rozwiązanie oparte na listwach zębatych oferuje wyższą sztywność, brak poślizgu oraz prostszą konstrukcję bez konieczności wstępnego naciągu.

Modułowa budowa umożliwia elastyczne dostosowanie długości trasy jezdnej do zmieniających się potrzeb produkcyjnych. Dodanie kolejnego segmentu listwy zębatej z otworami nie wymaga wymiany pozostałych komponentów układu, co minimalizuje koszty i czas przestoju maszyny. Ta cecha szczególnie ceniona jest w systemach transportowych i magazynowych, gdzie konfiguracja linii produkcyjnej podlega częstym zmianom.

Trwałość listwy zębatej z hartowanymi zębami przekłada się na niskie koszty eksploatacji w długim okresie użytkowania. Minimalne zużycie powierzchni roboczych oznacza rzadsze wymiany komponentów i mniejsze zapotrzebowanie na czynności konserwacyjne. W aplikacjach przemysłowych pracujących w trybie ciągłym ta charakterystyka ma bezpośredni wpływ na ekonomikę całego procesu produkcyjnego.

Podsumowanie

Listwy zębate modułowe stalowe to niezawodne rozwiązanie dla napędów liniowych w maszynach przemysłowych, oferujące połączenie precyzji, wytrzymałości i elastyczności zastosowań. Właściwy dobór modułu, materiału i obróbki cieplnej oraz staranne wykonanie montażu zapewniają długoletnią bezawaryjną pracę układu napędowego. Standaryzacja wymiarów i powszechna dostępność komponentów sprawiają, że listwy zębate pozostają jednym z najbardziej praktycznych rozwiązań w przekładniach przemysłowych współczesnych maszyn i urządzeń automatyki.
