Różnice konstrukcyjne przekładni walcowych i stożkowych. Koła zębate w praktyce

Koła zębate stanowią podstawowy element każdego układu napędowego w maszynach przemysłowych. Wybór między przekładnią walcową a stożkową determinuje nie tylko sposób przenoszenia momentu obrotowego, ale też geometrię całego napędu. Zrozumienie różnic konstrukcyjnych między tymi rozwiązaniami pozwala na precyzyjny dobór komponentów do konkretnej aplikacji — co bezpośrednio przekłada się na trwałość i efektywność układu.

• Czym różni się przekładnia walcowa od stożkowej pod względem budowy?
• Jak budowa koła zębatego wpływa na przenoszenie napędu?
• Gdzie stosuje się koła zębate walcowe, a gdzie stożkowe?
• Kiedy wybrać przekładnię walcową, a kiedy stożkową?
• Podsumowanie

Czym różni się przekładnia walcowa od stożkowej pod względem budowy?

Przekładnia walcowa opiera się na kołach zębatych o cylindrycznej powierzchni tocznej. Osie współpracujących kół są równoległe. To fundamentalna cecha, która odróżnia ją od przekładni stożkowej, gdzie koła zębate stożkowe pracują na osiach przecinających się — najczęściej pod kątem prostym, choć możliwe są też inne kąty.

Budowa koła zębatego w przekładni walcowej może opierać się na zębach prostych, skośnych lub daszkowych. Każdy wariant inaczej rozkłada obciążenia wzdłuż linii styku. W przypadku kół stożkowych geometria jest znacznie bardziej złożona. Ich powierzchnia toczna ma kształt stożka, a zęby mogą być proste, skośne lub spiralne. To właśnie koła zębate stożkowe o zębach spiralnych charakteryzują się najbardziej wymagającą geometrią — ich produkcja wymaga zaawansowanych obrabiarek i wysokiej precyzji wykonania.

Kluczowa różnica konstrukcyjna leży w sposobie generowania linii zębów. W kołach walcowych linia zęba biegnie równolegle do osi obrotu (zęby proste) lub pod kątem do niej (zęby skośne). W kołach stożkowych o zębach prostych linia zęba jest prosta i przebiega przez wierzchołek stożka podziałowego. W wariancie spiralnym linia ta jest zakrzywiona — co przynosi korzyści w zakresie płynności pracy i nośności, ale komplikuje wyważenie sił osiowych.

Jak budowa koła zębatego wpływa na przenoszenie napędu?

Sposób, w jaki koło zębate przenosi moment obrotowy, wynika bezpośrednio z geometrii koła zębatego. W przekładniach walcowych o zębach prostych kontakt między zębami następuje nagle — wzdłuż całej szerokości wieńca jednocześnie. Generuje to impulsy obciążeń i zwiększony poziom hałasu. Koła walcowe skośne eliminują ten problem dzięki stopniowemu wchodzeniu zęba w zazębienie.

W przekładniach walcowo-stożkowych lub układach z kołami stożkowymi sytuacja jest bardziej złożona. Zęby stożkowe proste, podobnie jak walcowe proste, mają gwałtowny charakter zazębienia. Natomiast koła zębate stożkowe o zębach spiralnych zapewniają płynne, stopniowe zazębienie — analogiczne do kół walcowych skośnych. To rozwiązanie redukuje drgania i hałas, jednocześnie zwiększając dopuszczalne obciążenie jednostkowe.

Ważny aspekt techniczny dotyczy sił osiowych. W przekładni walcowej prostej siły osiowe są zerowe. W kołach skośnych i stożkowych siły osiowe już się pojawiają i muszą być przejęte przez odpowiednie łożyska — zazwyczaj skośnokulkowe lub stożkotoczniste. W kołach stożkowych spiralnych kierunek siły osiowej zależy od kierunku skrętu linii zębów i kierunku obrotu — co wymaga precyzyjnego doboru łożyskowania podczas projektowania przekładni.

Zobacz również:

Koła zębate

Listwa zębata

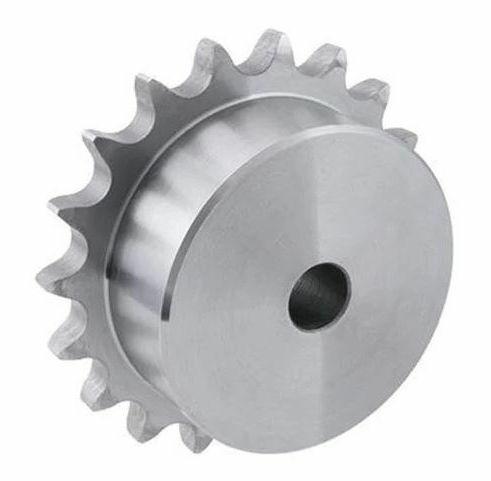

Koła łańcuchowe

Gdzie stosuje się koła zębate walcowe, a gdzie stożkowe?

Dobór odpowiedniego typu koła zębatego wynika z topologii układu napędowego i wymagań eksploatacyjnych.

Koła zębate walcowe znajdują zastosowanie wszędzie tam, gdzie osie napędzanego i napędzającego wałka są równoległe:

• przenośniki taśmowe i łańcuchowe — praca w jednej płaszczyźnie, wysokie cykle robocze
• reduktory wielostopniowe — szeregowe łączenie par kół walcowych
• wytłaczarki i mieszalniki — duże momenty przy niskich prędkościach
• obrabiarki CNC — precyzja pozycjonowania, niskie luzy
• napędy w maszynach pakujących — wysoka dynamika i powtarzalność
• przekładnie w pompach przemysłowych — stałe prędkości i obciążenia

Koła zębate stożkowe są niezbędne, gdy konieczna jest zmiana kierunku osi napędu:

• napędy organów roboczych maszyn budowlanych i rolniczych — zmiana płaszczyzny napędu pod kątem 90°
• napędy boczne w kombajnach i maszynach rolniczych
• przemysłowe przekładnie stożkowe w mieszalnikach — napęd pionowy do poziomego
• układy napędowe dźwigów i suwnic — kompaktowe przełożenie z kątem osi
• napędy narzędzi w obrabiarkach wieloosiowych

Przekładnie walcowo-stożkowe łączą oba typy w jednym korpusie. Stopień stożkowy zmienia kierunek osi, a stopień walcowy realizuje właściwe przełożenie. Takie zestawy są popularne w przenośnikach taśmowych, mieszalnikach przemysłowych i napędach urządzeń dźwigowych.

Kiedy wybrać przekładnię walcową, a kiedy stożkową?

Decyzja o wyborze typu przekładni powinna opierać się na kilku parametrach technicznych.

Wybierz przekładnię walcową, gdy:

• układ napędowy pracuje w jednej płaszczyźnie, a osie wałów są równoległe,
• priorytetem jest wysoka sprawność i niski poziom hałasu przy dużych prędkościach,
• konstruujesz wielostopniowy reduktor o zwartej budowie,
• wymagana jest wysoka precyzja zazębienia i minimalne luzy.

Wybierz koła stożkowe, gdy:

• konieczna jest zmiana kierunku osi napędu — najczęściej o 90°,
• projekt zakłada prostopadłe rozmieszczenie wałów w przestrzeni,
• aplikacja wymaga kompaktowego układu z przekierowaniem momentu.

Przy wyborze między kołami stożkowymi o zębach prostych a stożkowymi o zębach spiralnych należy uwzględnić prędkość obwodową. Dla wyższych prędkości i większych obciążeń zęby spiralne są rozwiązaniem zdecydowanie korzystniejszym — zapewniają wyższy wskaźnik zazębienia, lepsze rozłożenie obciążeń i cichszą pracę. Koła stożkowe proste sprawdzają się przy niskich prędkościach i mniejszych momentach, gdzie prostota wykonania i niższy koszt mają pierwszeństwo.

Jak podają producenci systemów napędowych, moduł koła zębatego — jako parametr normalizujący rozmiar zęba — musi być dobrany zgodnie z normą ISO 54. Standardowe koła zębate modułowe stożkowe dostępne są w modułach M1 do M5 i przełożeniach 1:1, 1:2, 1:3 oraz 1:4, co pozwala na precyzyjne dopasowanie przełożenia do wymagań maszyny bez konieczności wykonania indywidualnego.

Podsumowanie

Właściwy dobór kół zębatych — zarówno walcowych, jak i stożkowych — to decyzja inżynierska wymagająca analizy geometrii układu, wymaganego przełożenia, prędkości obwodowej i warunków pracy. Dostępność standaryzowanych kół zębatych modułowych stożkowych, w tym wariantów o zębach prostych i spiralnych, znacząco upraszcza proces projektowania. Przy doborze warto korzystać z oferty sprawdzonych dostawców komponentów napędowych, takich jak Atlantis, którzy oferują pełen zakres modułów i liczb zębów.
