Opis

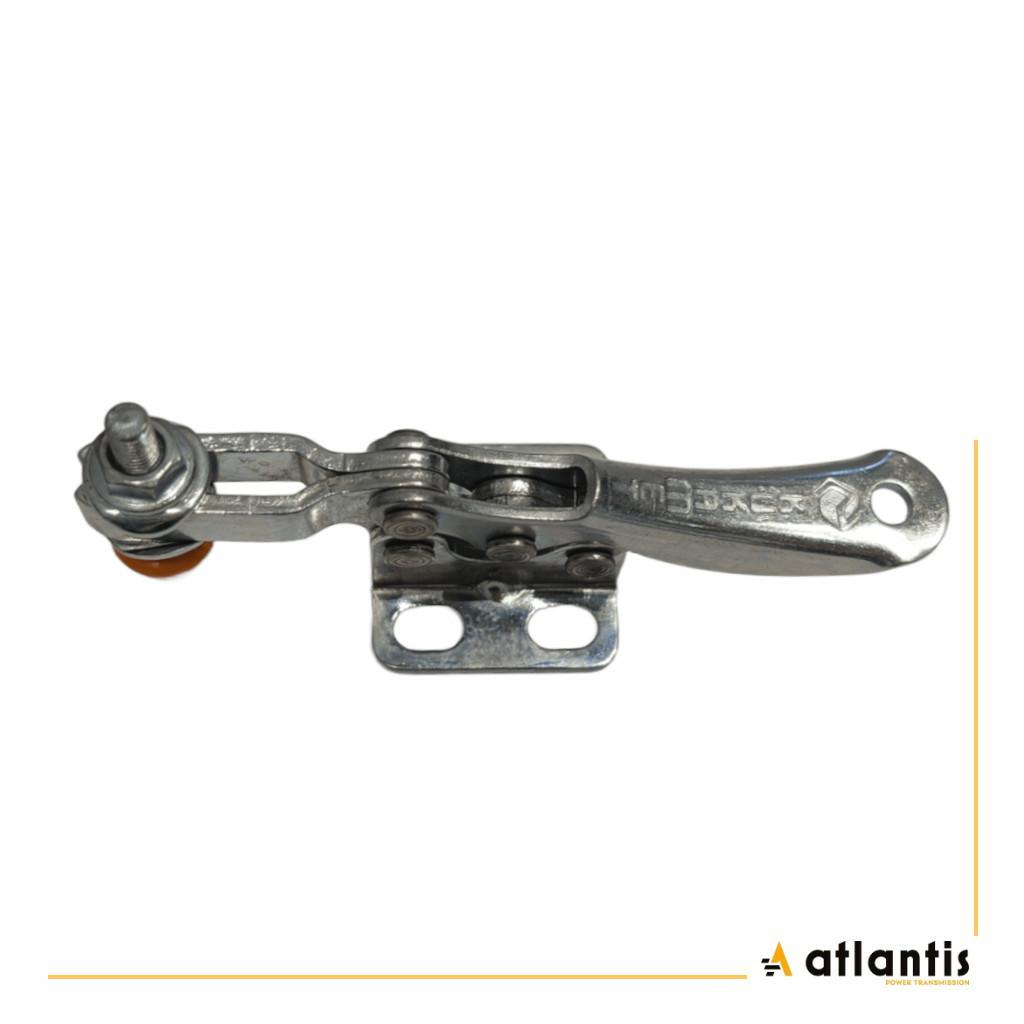

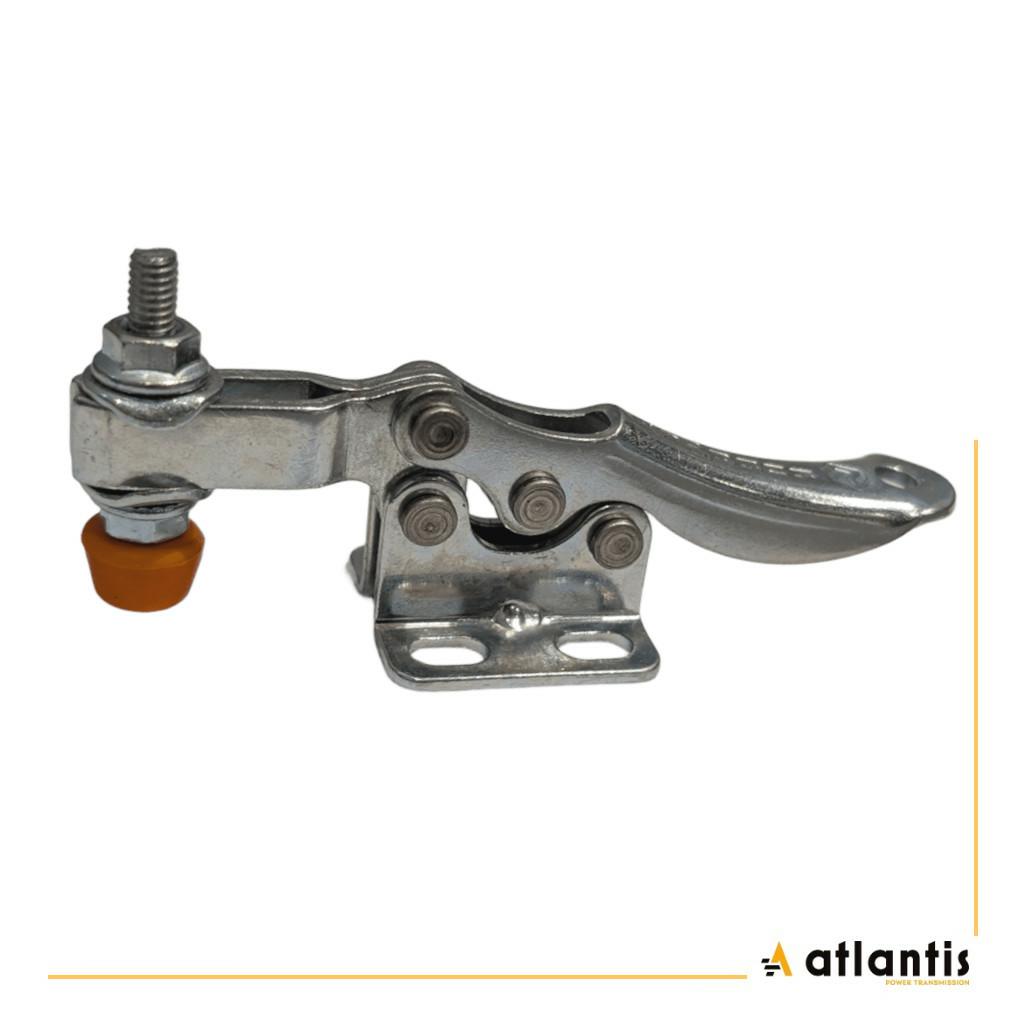

Docisk ręczny poziomy zapewnia szybkie i stabilne mocowanie elementów, co zwiększa precyzję oraz bezpieczeństwo pracy. Dzięki poziomej konstrukcji i ergonomicznemu uchwytowi umożliwia wygodne operowanie jedną ręką. Wykonany z wysokiej jakości stali, gwarantuje trwałość i odporność na intensywne użytkowanie.
Idealny do montażu, wiercenia, spawania oraz innych procesów wymagających pewnego unieruchomienia obrabianego materiału.
Wersja: M – z metalową rękojeścią

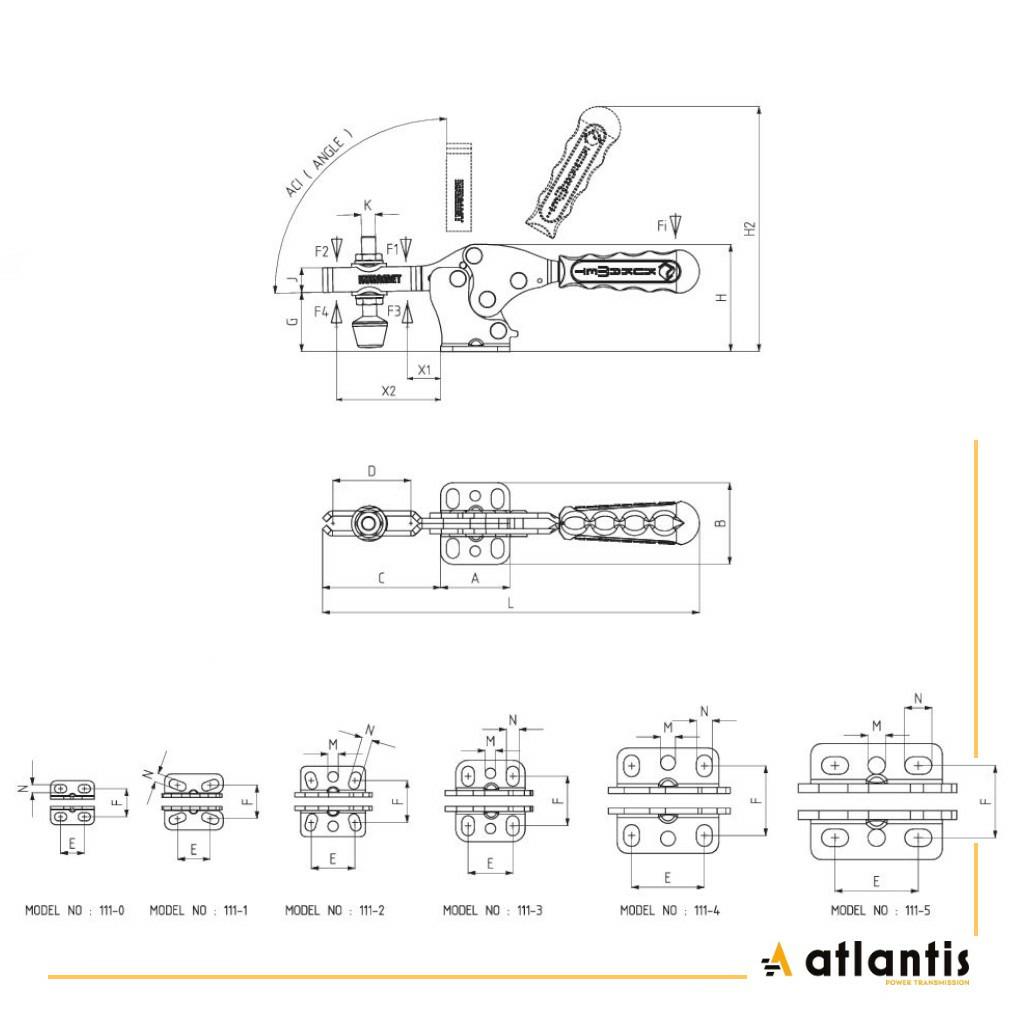

Szerokość podstawy A [mm]: 25
Długość podstawy B [mm]: 25
Długość ramienia dźwigni C [mm]: 25,5
Długość całkowita L [mm]: 82,5
Zakres mocowania D [mm]: 13
Wysokość w stanie zamkniętym H [mm]: 24
Wysokość w stanie otwartym H2 [mm]: 60
Siła, jaką należy przyłożyć do dźwigni, aby uruchomić mechanizm docisku F1 [N]: 450
Siła zacisku – siła wywierana przez mechanizm docisku na przedmiot mocowany F2 [N]: 300
Zdolność utrzymania – maksymalna siła, jaką mechanizm docisku może utrzymać bez uszkodzenia lub zwolnienia F3 [N]: 520
Wytrzymałość na zerwanie – maksymalna siła, przy której docisk może ulec deformacji lub uszkodzeniu F4 [N]: 350
—
Rysunek 3D do pobrania na stronie:
https://kukamet.pl/pl/k/dociski-poziome/9/111-0-m-docisk-reczny-poziomy/5
Aby pobrać wybrany plik/model należy założyć darmowe konto na platformie TraceParts.
Zachęcamy do pobrania i wykorzystania w projektach technicznych oraz dokumentacji.
