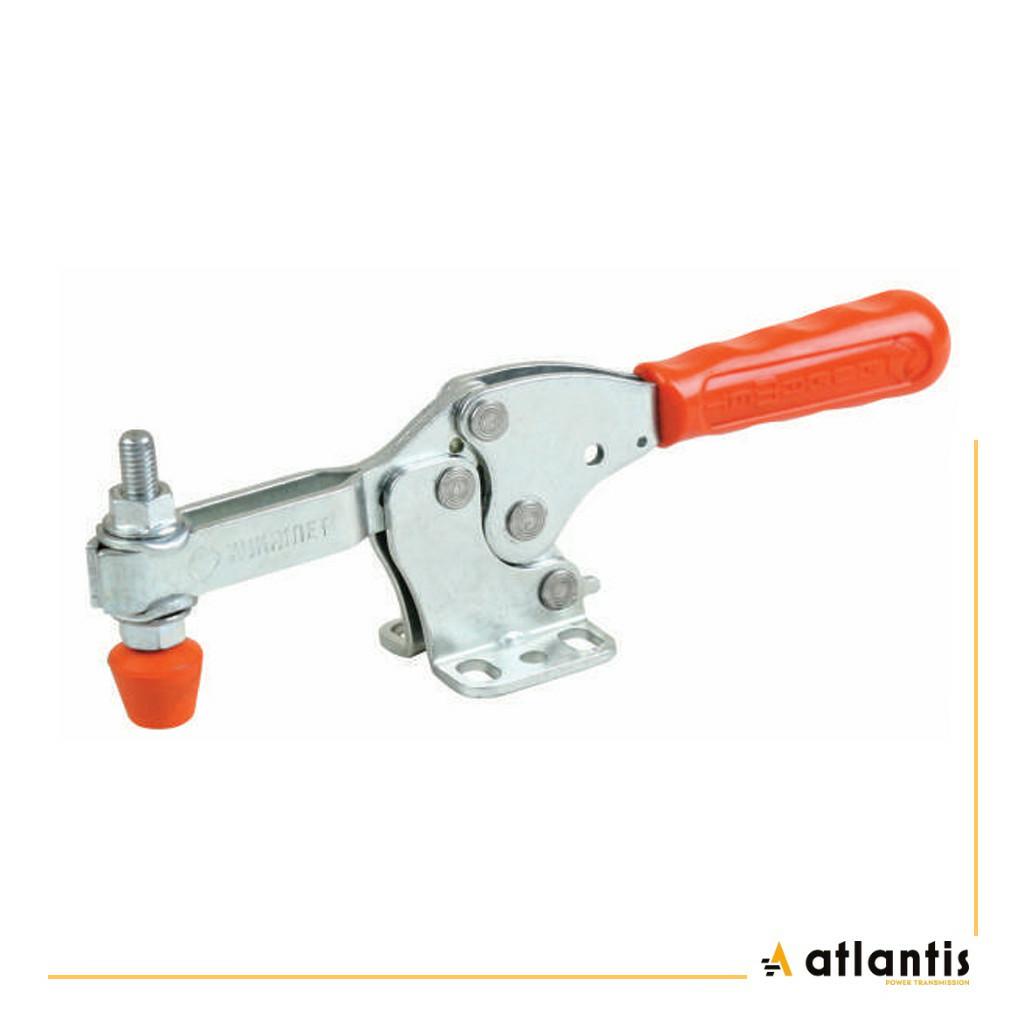

Docisk ręczny poziomy zapewnia szybkie i stabilne mocowanie elementów, co zwiększa precyzję oraz bezpieczeństwo pracy. Dzięki poziomej konstrukcji i ergonomicznemu uchwytowi umożliwia wygodne operowanie jedną ręką. Wykonany z wysokiej jakości stali, gwarantuje trwałość i odporność na intensywne użytkowanie.
Idealny do montażu, wiercenia, spawania oraz innych procesów wymagających pewnego unieruchomienia obrabianego materiału.

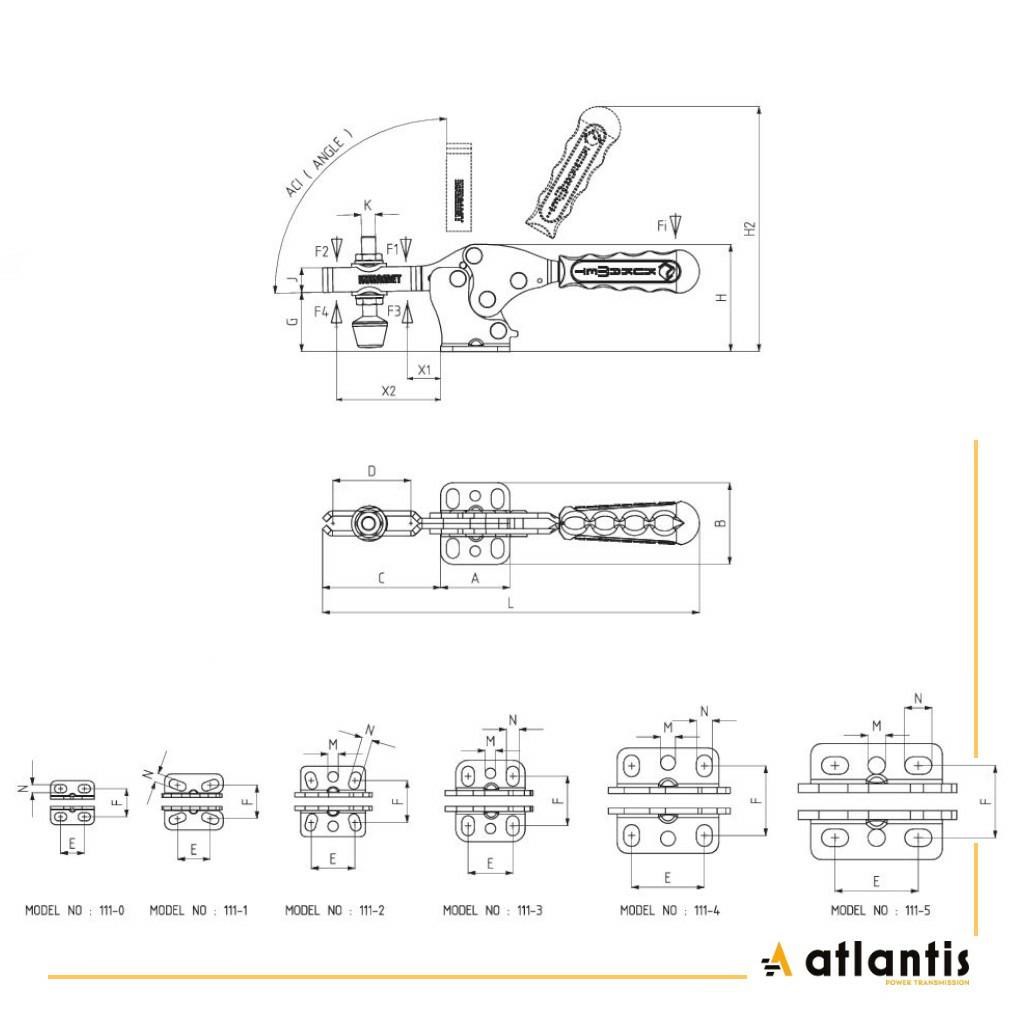

Szerokość podstawy A [mm]: 35,5
Długość podstawy B [mm]: 42
Rozstaw otworów montażowych w poziomie C [mm]: 46
Zakres mocowania D [mm]: 13,5–35
Całkowita długość docisku w otwartej pozycji E [mm]: 17,5–205
Wysokość w stanie zamkniętym F [mm]: 28
Wysokość w stanie otwartym G [mm]: 40
Wysokość ramienia zaciskowego H2 [mm]: 50
Grubość podstawy K [mm]: 10
Gwint sworznia dociskowego M: M5
Długość dźwigni N [mm]: 148
Rozmiar otworów montażowych X1 [mm]: 5×10
Rozstaw otworów montażowych w pionie X2 [mm]: 35
—
Rysunek 3D do pobrania na stronie:
https://kukamet.pl/pl/k/dociski-poziome/9/111-1-docisk-reczny-poziomy/7
Aby pobrać wybrany plik/model należy założyć darmowe konto na platformie TraceParts.
Zachęcamy do pobrania i wykorzystania w projektach technicznych oraz dokumentacji.
