Opis

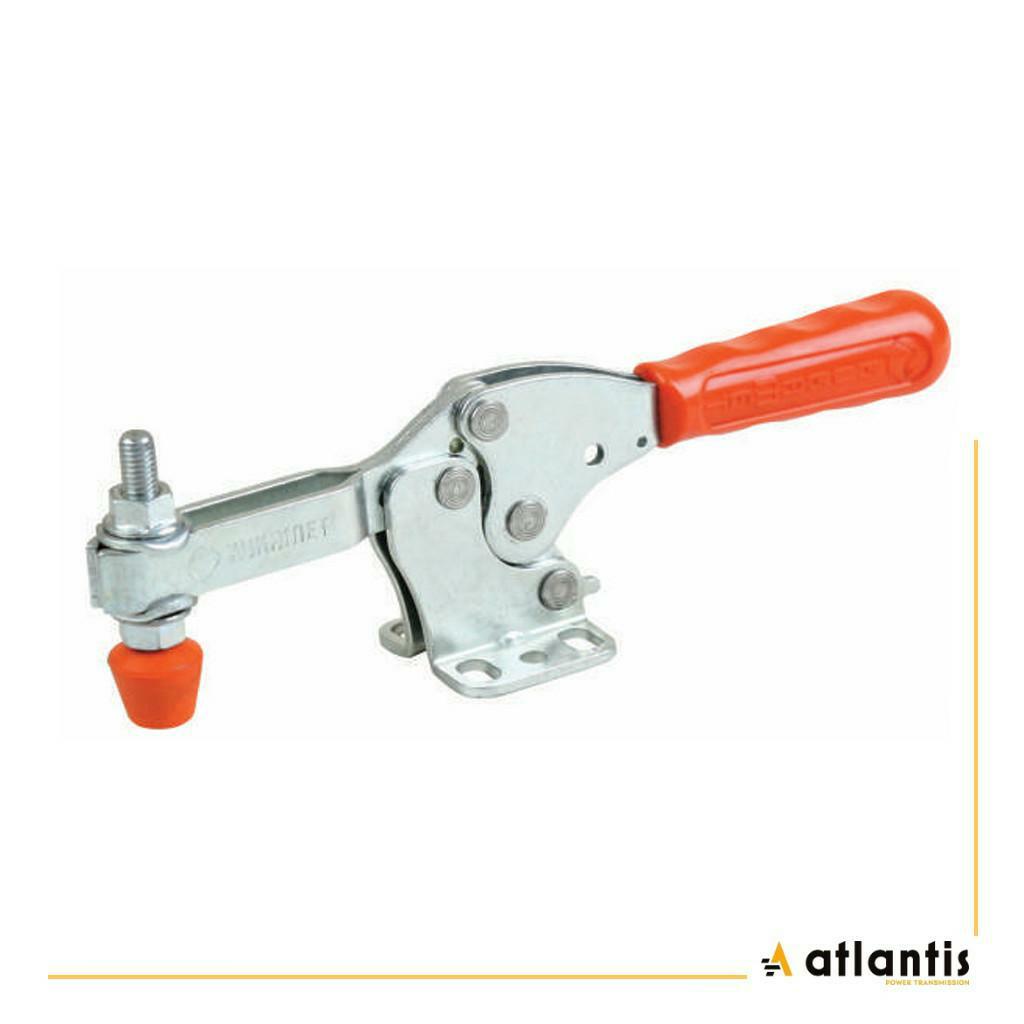

Docisk ręczny poziomy 111-3 zapewnia szybkie i stabilne mocowanie elementów, co zwiększa precyzję oraz bezpieczeństwo pracy. Dzięki poziomej konstrukcji i ergonomicznemu uchwytowi umożliwia wygodne operowanie jedną ręką. Wykonany z wysokiej jakości stali, gwarantuje trwałość i odporność na intensywne użytkowanie.
Idealny do montażu, wiercenia, spawania oraz innych procesów wymagających pewnego unieruchomienia obrabianego materiału.

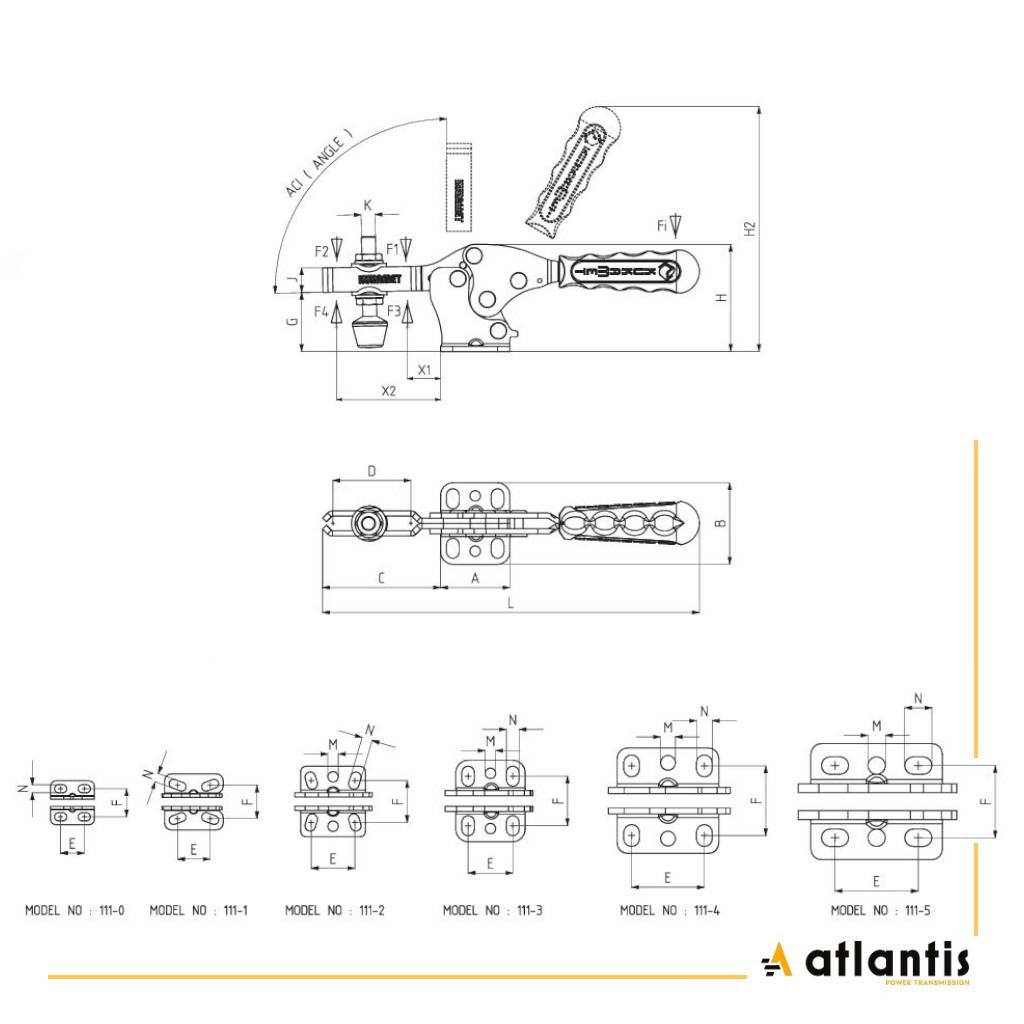

Szerokość podstawy A [mm]: 39,5
Długość podstawy B [mm]: 46,5
Długość ramienia dźwigni C [mm]: 68
Długość całkowita L [mm]: 215
Zakres mocowania D [mm]: 42
Wysokość w stanie zamkniętym H [mm]: 61
Wysokość w stanie otwartym H2 [mm]: 136
Siła, jaką należy przyłożyć do dźwigni, aby uruchomić mechanizm docisku F1 [N]: 2300
Siła zacisku – siła wywierana przez mechanizm docisku na przedmiot mocowany F2 [N]: 1250
Zdolność utrzymania – maksymalna siła, jaką mechanizm docisku może utrzymać bez uszkodzenia lub zwolnienia F3 [N]: 2500
Wytrzymałość na zerwanie – maksymalna siła, przy której docisk może ulec deformacji lub uszkodzeniu F4 [N]: 1350
—
Rysunek 3D do pobrania na stronie:
https://kukamet.pl/pl/k/dociski-poziome/9/111-3-docisk-reczny-poziomy/9
Aby pobrać wybrany plik/model należy założyć darmowe konto na platformie TraceParts.
Zachęcamy do pobrania i wykorzystania w projektach technicznych oraz dokumentacji.
