Opis

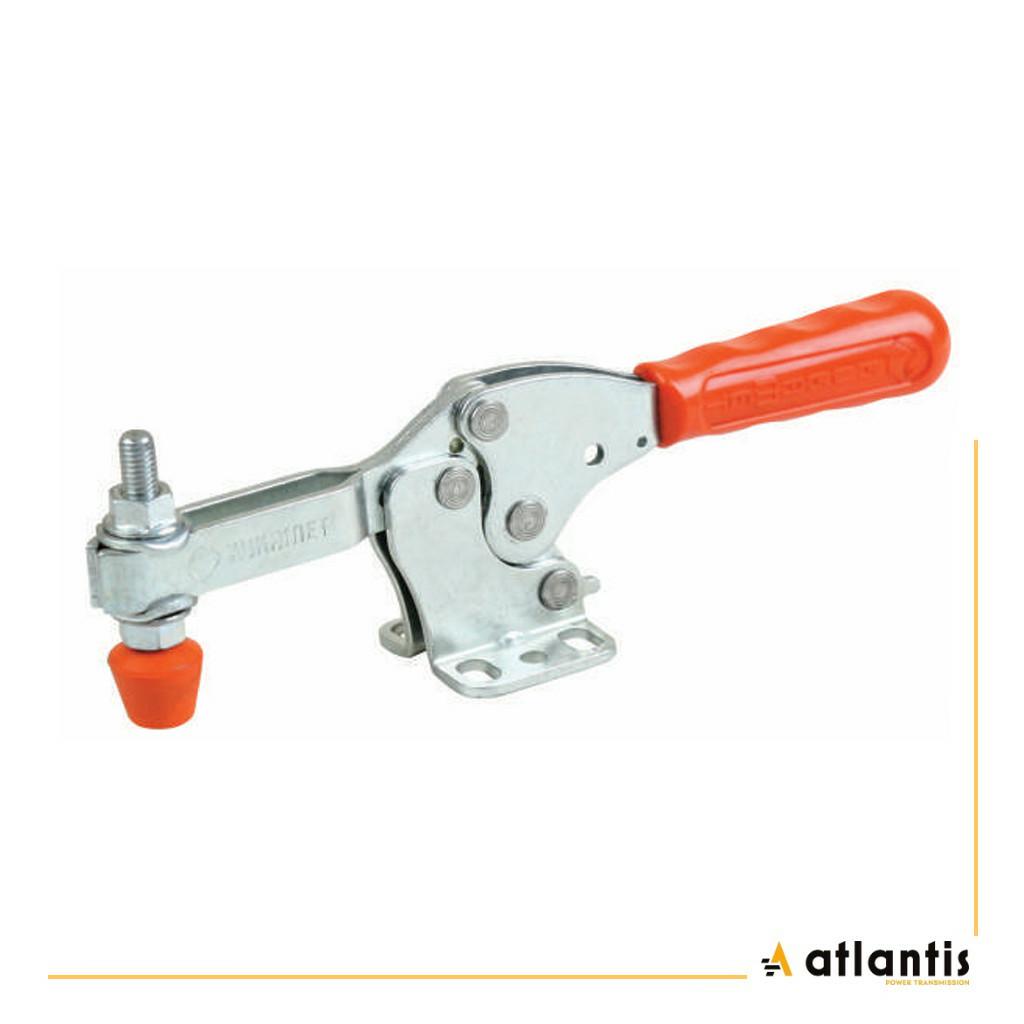

Docisk ręczny poziomy 111-4 zapewnia szybkie i stabilne mocowanie elementów, co zwiększa precyzję oraz bezpieczeństwo pracy. Dzięki poziomej konstrukcji i ergonomicznemu uchwytowi umożliwia wygodne operowanie jedną ręką. Wykonany z wysokiej jakości stali, gwarantuje trwałość i odporność na intensywne użytkowanie.
Idealny do montażu, wiercenia, spawania oraz innych procesów wymagających pewnego unieruchomienia obrabianego materiału.

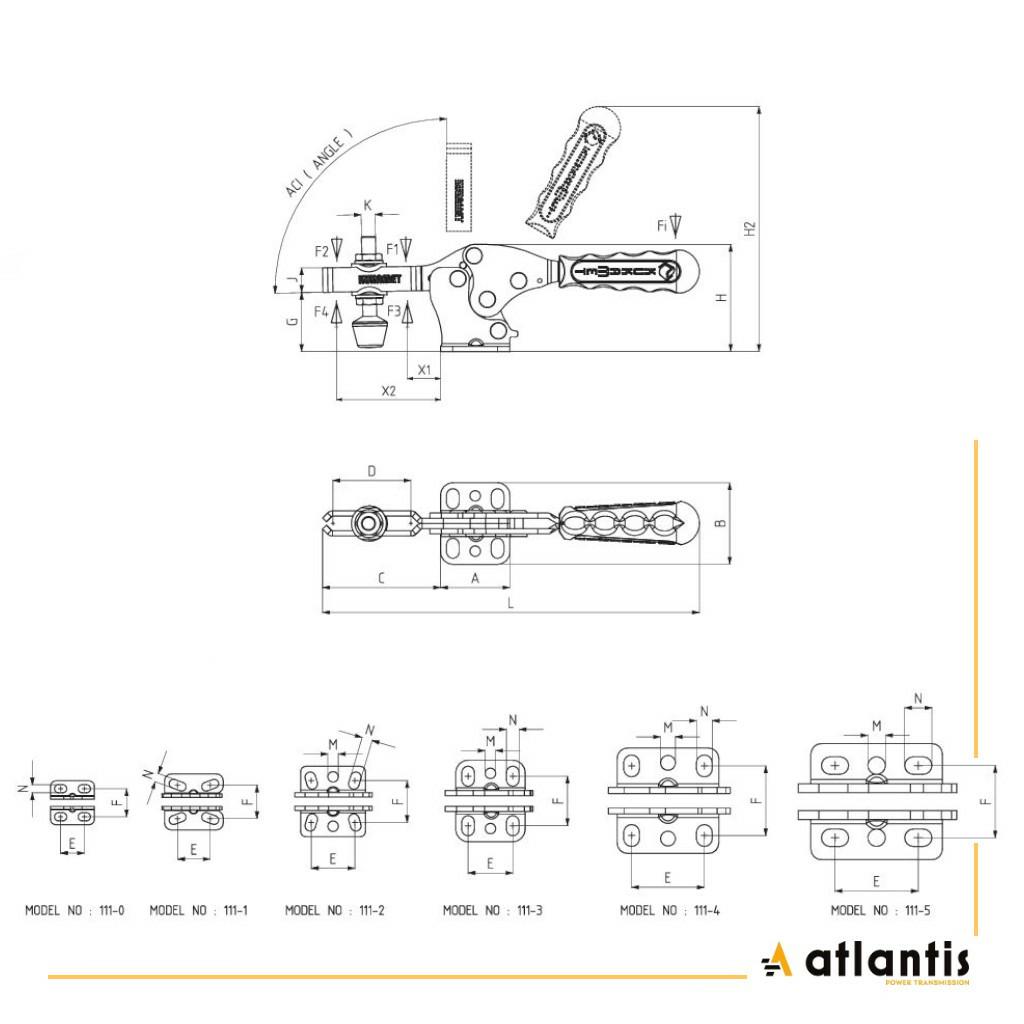

Szerokość podstawy A [mm]: 58
Długość podstawy B [mm]: 60
Długość ramienia dźwigni C [mm]: 100
Długość całkowita L [mm]: 296
Zakres mocowania D [mm]: 73
Wysokość w stanie zamkniętym H [mm]: 82
Wysokość w stanie otwartym H2 [mm]: 175
Siła, jaką należy przyłożyć do dźwigni, aby uruchomić mechanizm docisku F1 [N]: 3500
Siła zacisku – siła wywierana przez mechanizm docisku na przedmiot mocowany F2 [N]: 1800
Zdolność utrzymania – maksymalna siła, jaką mechanizm docisku może utrzymać bez uszkodzenia lub zwolnienia F3 [N]: 3650
Wytrzymałość na zerwanie – maksymalna siła, przy której docisk może ulec deformacji lub uszkodzeniu F4 [N]: 2000
—
Rysunek 3D do pobrania na stronie:
https://kukamet.pl/pl/k/dociski-poziome/9/111-4-docisk-reczny-poziomy/10
Aby pobrać wybrany plik/model należy założyć darmowe konto na platformie TraceParts.
Zachęcamy do pobrania i wykorzystania w projektach technicznych oraz dokumentacji.
