Opis

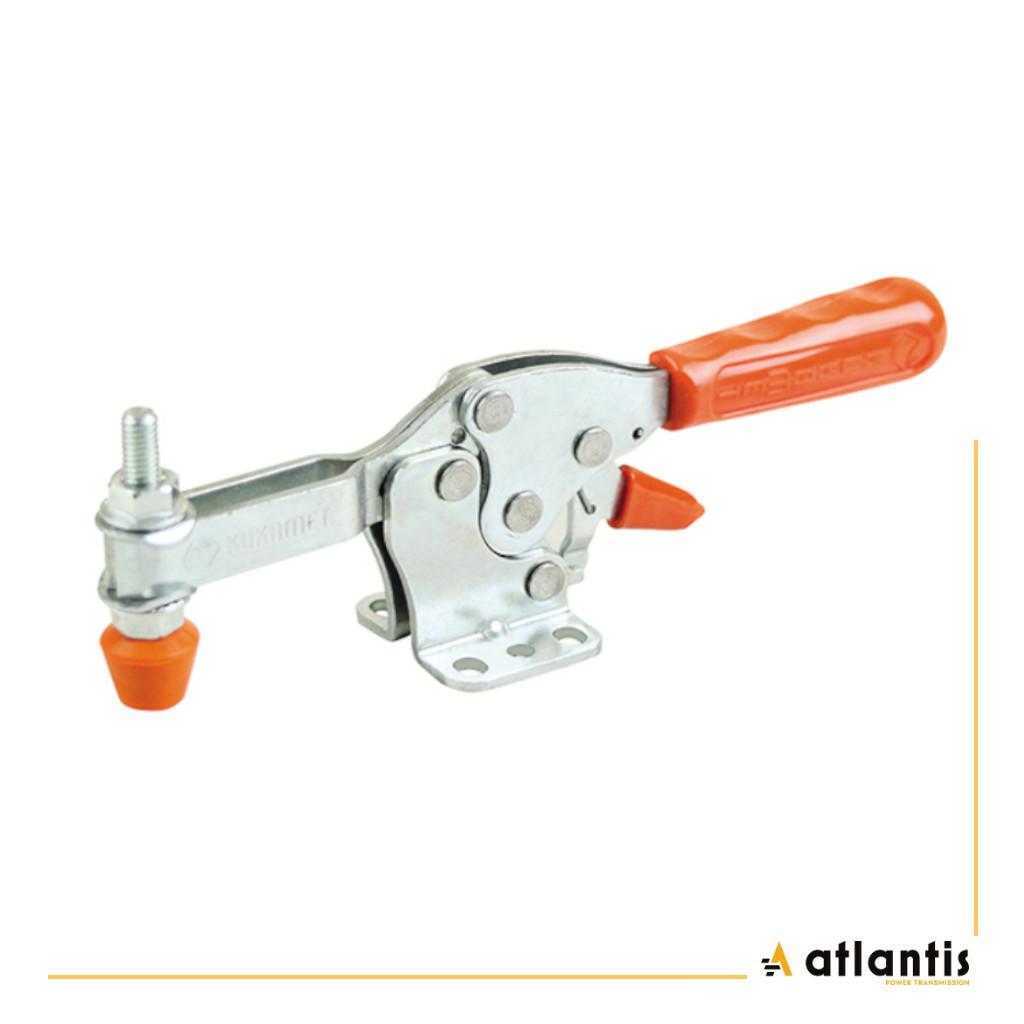

Docisk ręczny poziomy 111-4-L zapewnia szybkie i stabilne mocowanie elementów, co zwiększa precyzję oraz bezpieczeństwo pracy. Dzięki poziomej konstrukcji i ergonomicznemu uchwytowi umożliwia wygodne operowanie jedną ręką. Wykonany z wysokiej jakości stali, gwarantuje trwałość i odporność na intensywne użytkowanie.
Blokada bezpieczeństwa w dociskach zapobiega ich przypadkowemu otwarciu lub zwolnieniu pod wpływem wibracji, uderzeń czy nagłych zmian siły nacisku.
Idealny do montażu, wiercenia, spawania oraz innych procesów wymagających pewnego unieruchomienia obrabianego materiału.

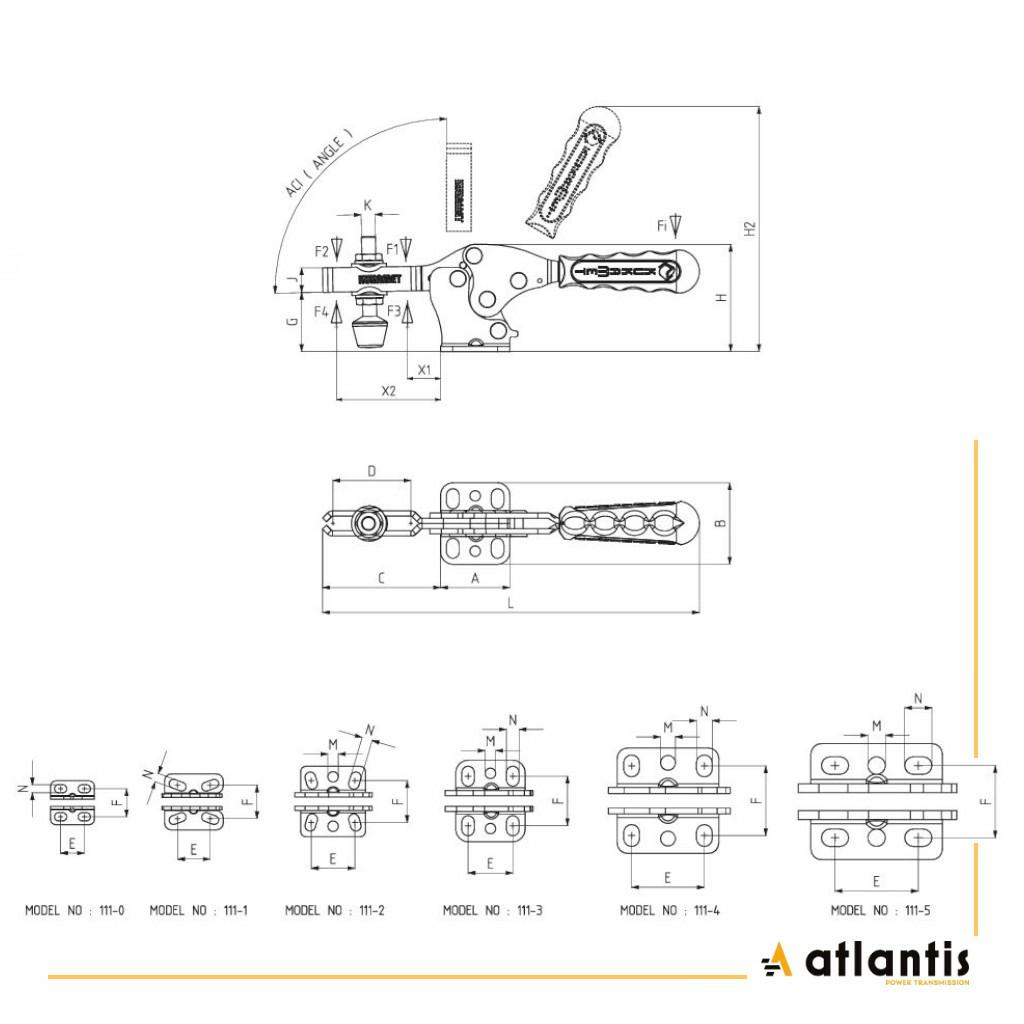

Szerokość podstawy A [mm]: 58
Długość podstawy B [mm]: 60
Długość ramienia dźwigni C [mm]: 100
Długość całkowita L [mm]: 296
Zakres mocowania D [mm]: 73
Wysokość w stanie zamkniętym H [mm]: 82
Wysokość w stanie otwartym H2 [mm]: 175
Siła, jaką należy przyłożyć do dźwigni, aby uruchomić mechanizm docisku F1 [N]: 3500
Siła zacisku – siła wywierana przez mechanizm docisku na przedmiot mocowany F2 [N]: 1800
Zdolność utrzymania – maksymalna siła, jaką mechanizm docisku może utrzymać bez uszkodzenia lub zwolnienia F3 [N]: 3650
Wytrzymałość na zerwanie – maksymalna siła, przy której docisk może ulec deformacji lub uszkodzeniu F4 [N]: 2000
—
Rysunek 3D do pobrania na stronie:
https://kukamet.pl/pl/k/dociski-poziome/9/111-4-l-docisk-reczny-poziomy-z-blokada-bezpieczenstwa/15
Aby pobrać wybrany plik/model należy założyć darmowe konto na platformie TraceParts.
Zachęcamy do pobrania i wykorzystania w projektach technicznych oraz dokumentacji.
