Opis

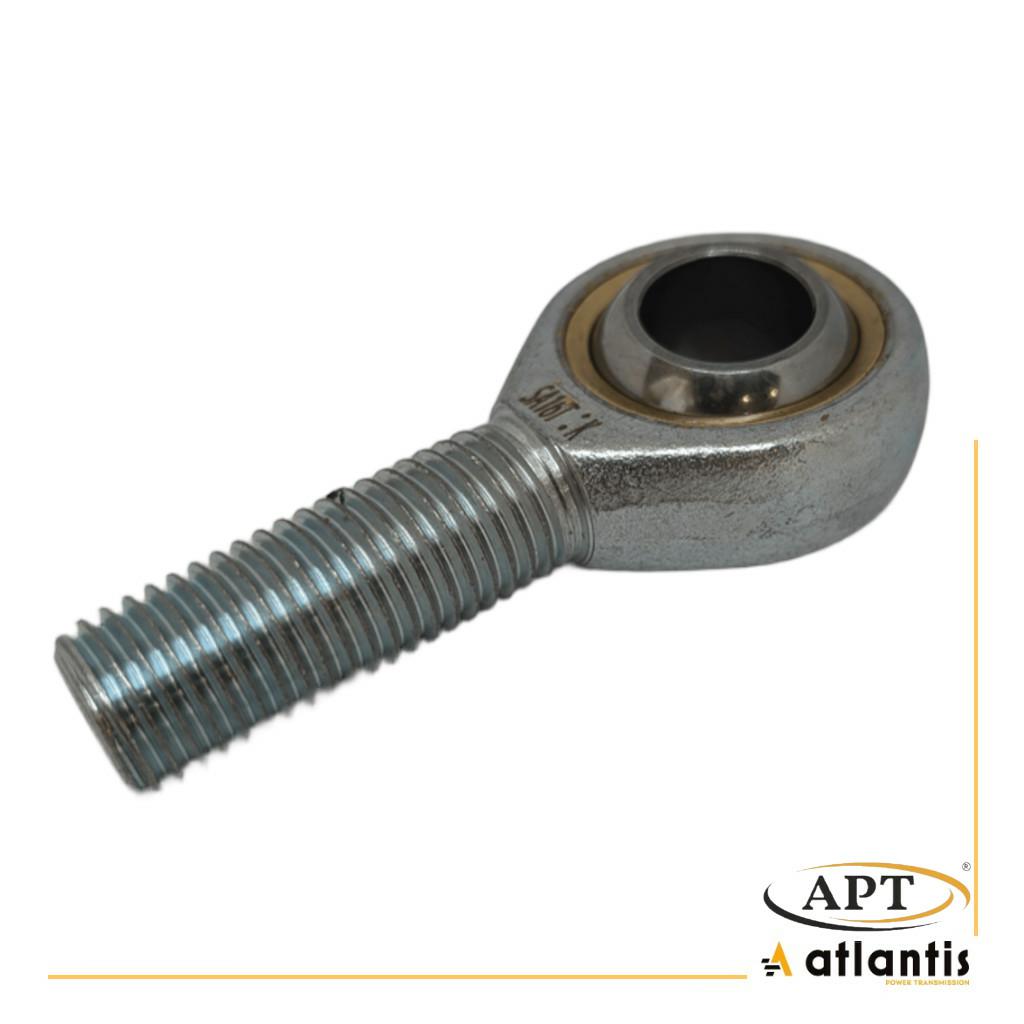

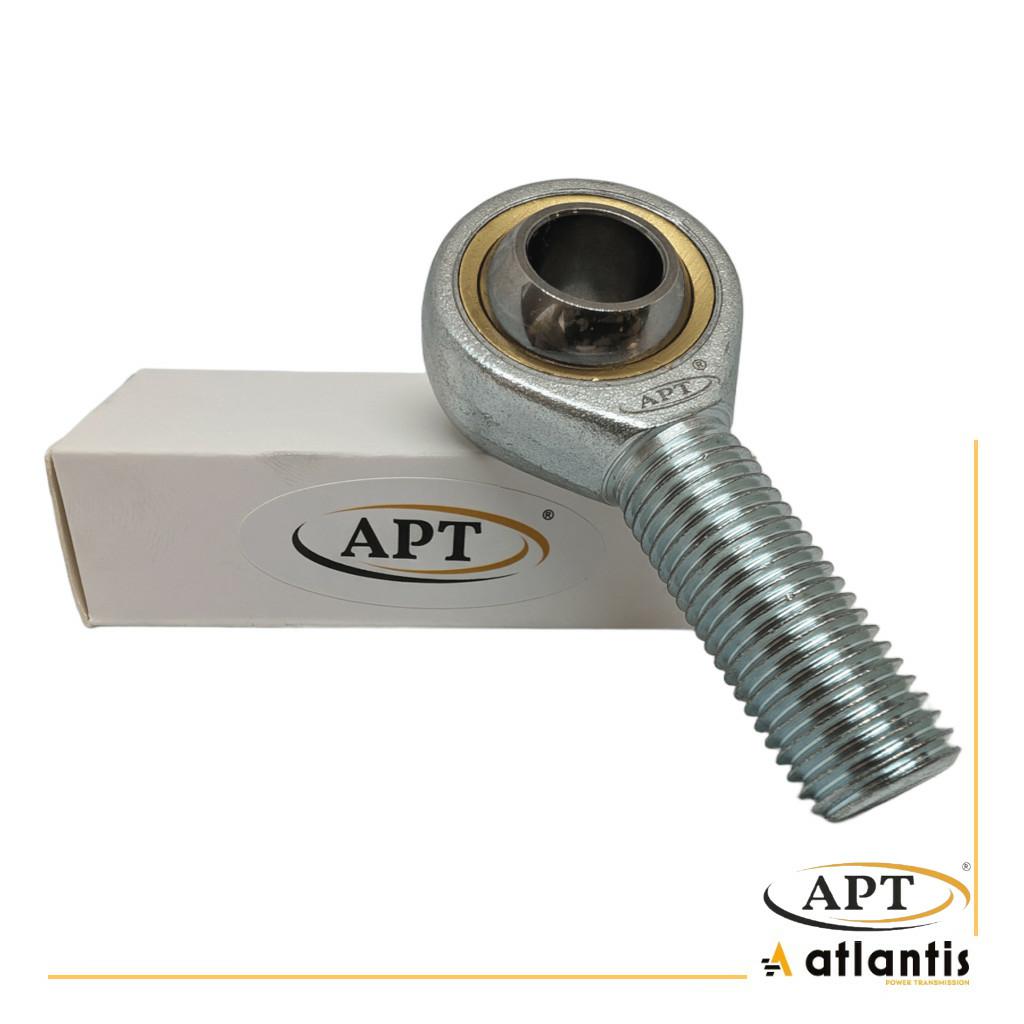

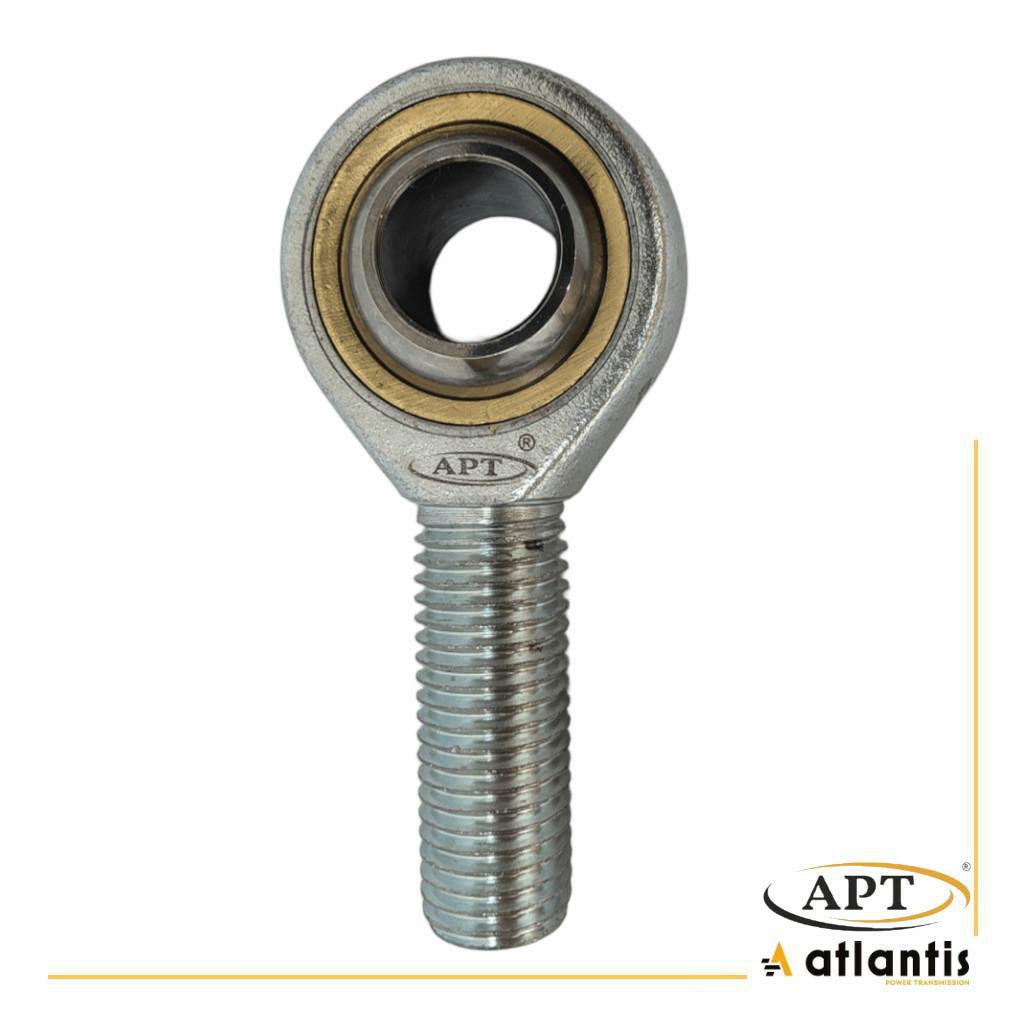

Główka cięgła APT z zewnętrznym, prawym gwintem – zamiennik SA16 K/ TSM 16 C/ PGAKR 16 M16 -zaprojektowana w taki sposób, aby nie wymagała regularnej konserwacji, smarowania lub wymiany komponentów w trakcie jej użytkowania.
Najważniejsze wymiary:
- średnica wew. łożyska (d): 16 mm / H7
- średnica zew. główki (d2): 42 mm
- średnica gwintu (d3): M16x2
- szerokość całkowita (B): 21 mm
- długość całkowita (l4): 87 mm
- obciążenie dynamiczne (C): 23 kN

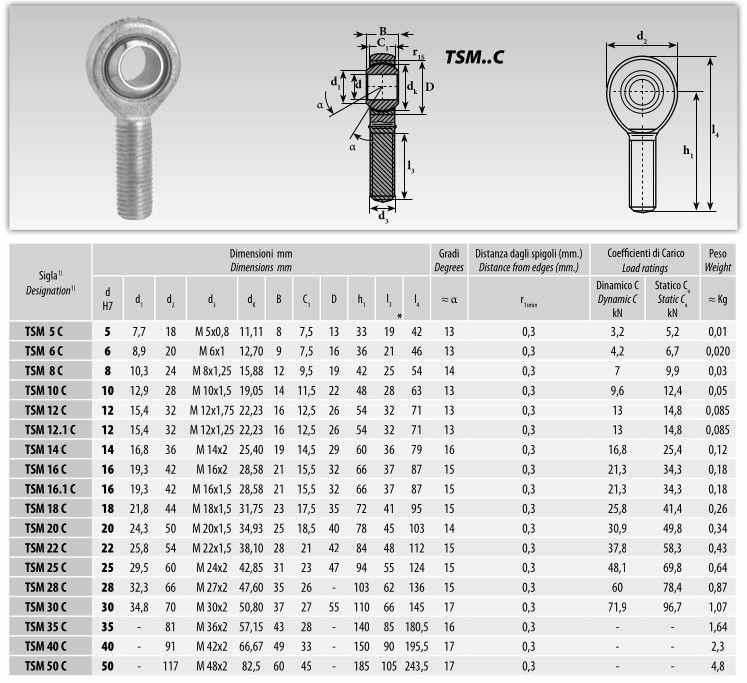

- obciążenie statyczne (Co): 29 kN*pozostałe wymiary podane są w tabeli

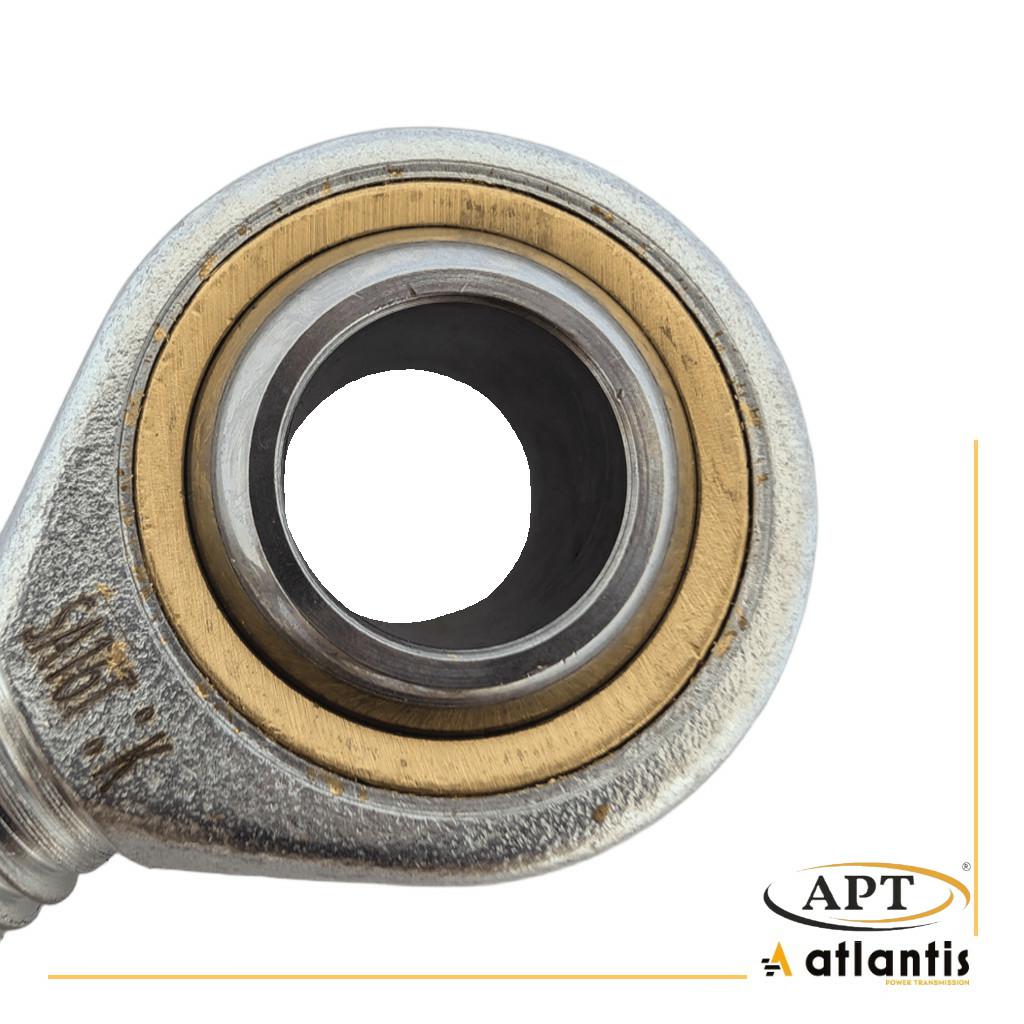

Łożyska ślizgowe przegubowe samosmarujące – para ślizgowa stal/PTFE.
Główki cięgieł z wbudowanymi łożyskami ślizgowymi są gotowymi do zabudowy częściami i mogą być szybko i łatwo zamocowane do współpracujących elementów maszynowych. Mnogość rozwiązań technicznych opierających się z jednej strony na zastosowaniu różnych łożysk ślizgowych (różne materiały par ślizgowych), z drugiej na różnych opcjach montażu (gwinty wewnętrzne i zewnętrzne, prawe lub lewe) daje możliwość wielu rozwiązań konstrukcyjnych.
Główki cięgła to typowe elementy stosowane w maszynach i urządzeniach technicznych wykonujących ruchy wahliwe np. w przemyśle lekkim, spożywczym, poligraficznym, papierniczym, tytoniowym i transporcie, w układach sterowania, zawieszeniach pojazdów.
