Opis

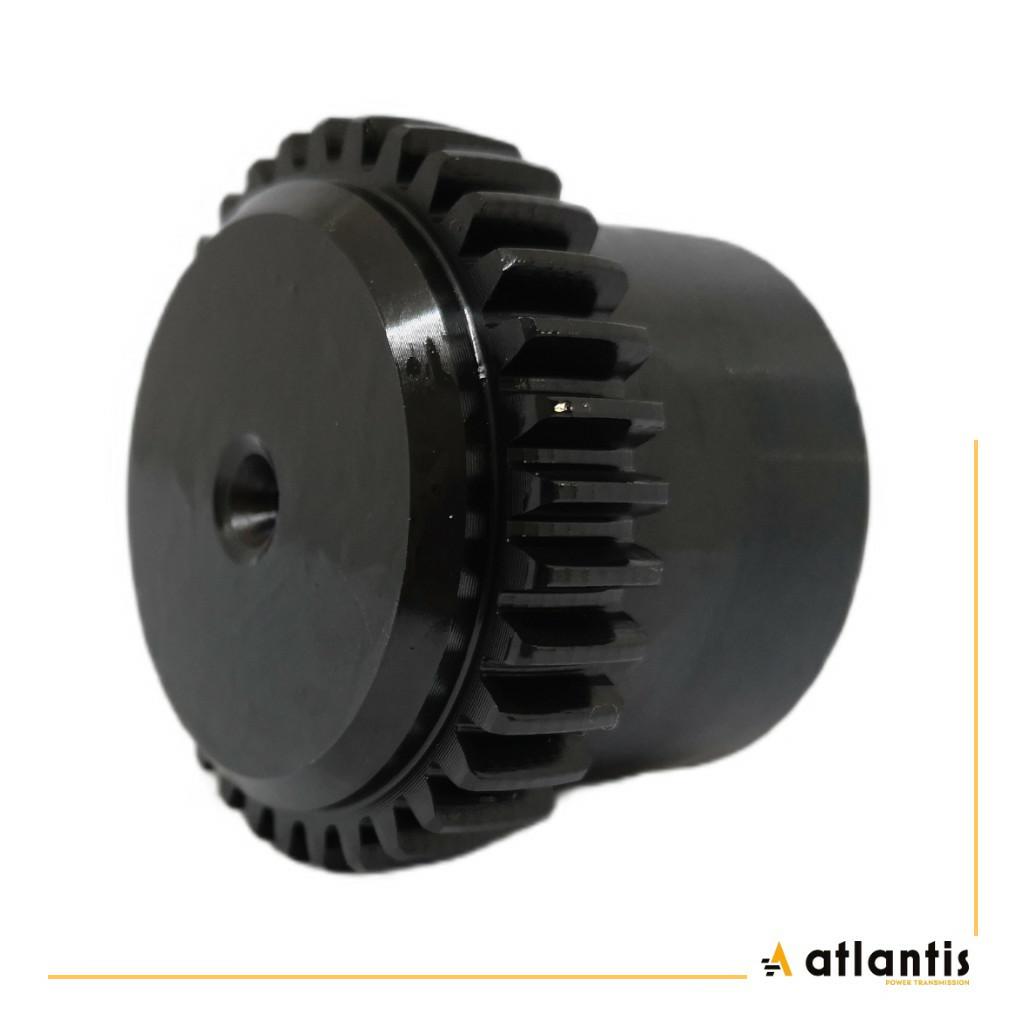

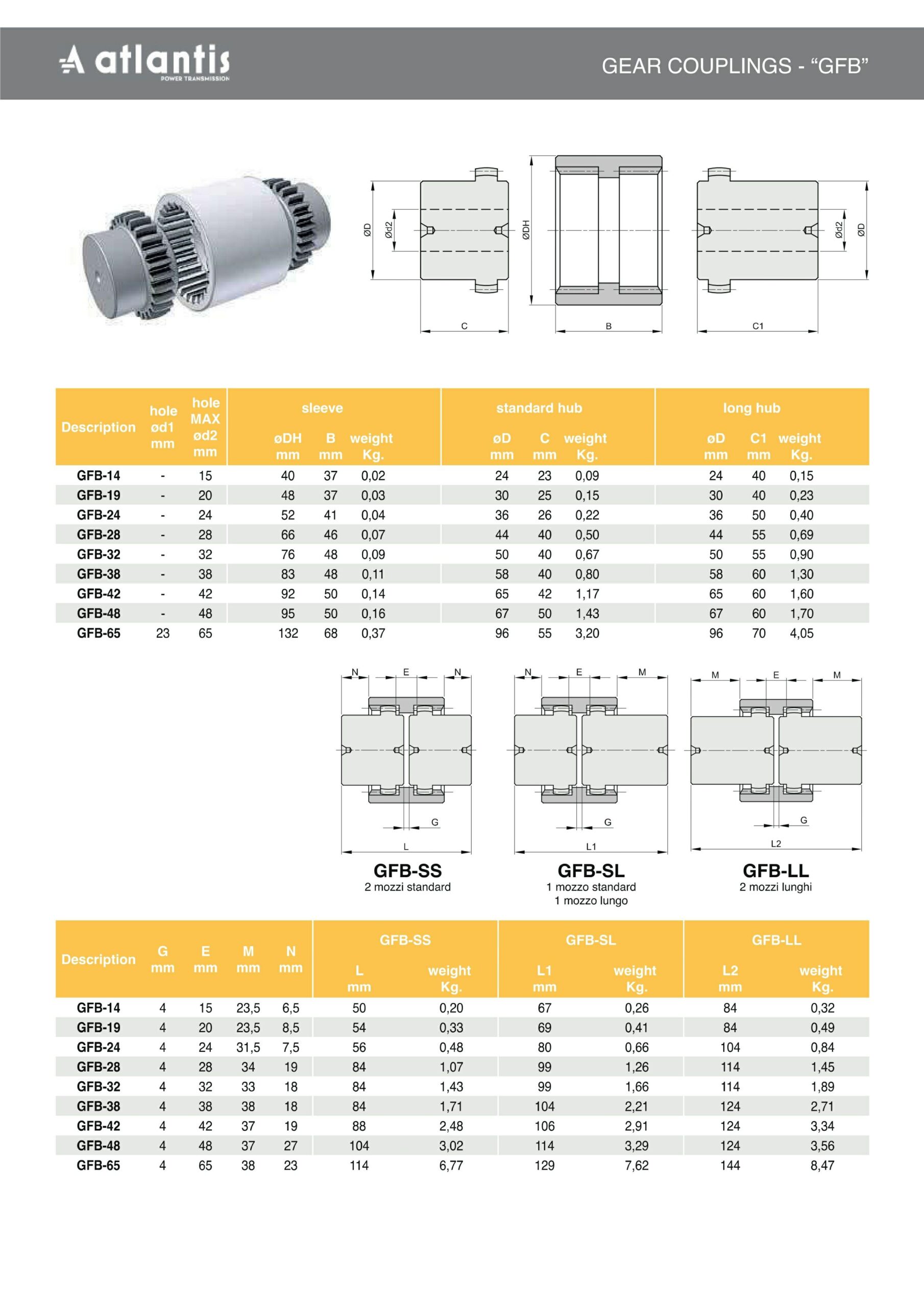

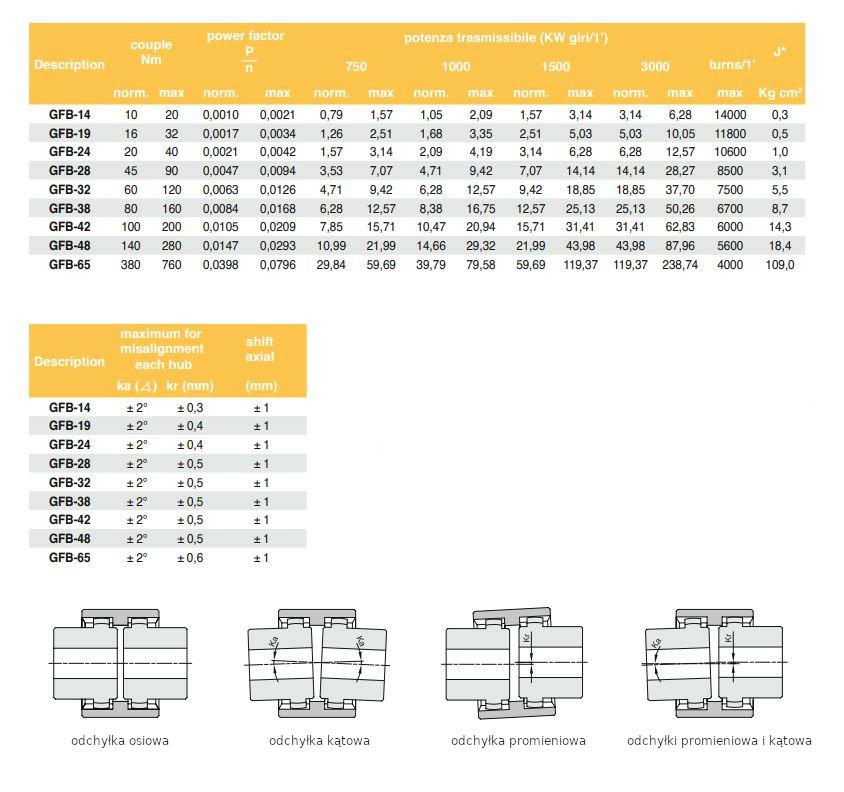

Piasta wyposażona w pierścień zębaty, wykonana ze stali niskowęglowej i poddana antykorozyjnej obróbce powierzchniowej. Specyficzna geometria zęba znacznie zmniejsza nacisk powierzchniowy, zwiększając tym samym zdolność sprzęgła do przenoszenia obciążenia i odporność na zmęczenie.Materiał: stal C43 (stal z dobrą wytrzymałością i odpornością na uderzenia, co czyni ją doskonałym wyborem do części narażonych na duże obciążenia i wibracje)Ilość zębów Z: 24Szerokość zęba [mm]: 8Średnica zewnętrzna De [mm]: 39Średnica podziałowa Dp [mm]: 36Średnica piasty bez zębów d [mm]: 30Długość G1 [mm]: 25Otwór wstępny [mm]: min 8, max 19Wymiar montażowy S [mm]: 4Długość kompletnego sprzęgła [mm]:połączenie piasta krótka/ piasta krótka SG-CC/ GFB-SS/ GF: 54połączenie piasta krótka/ piasta długa SG-LC/ GFB-SL/ GFL: 69połączenie piasta długa/ piasta długa SG-LL/ GFB-LL/ GFLL: 84Zamiennik dla piasty krótkiej: GF-19-N, BoWex M-19, SITEX 19 C.
